Statie modulara maMos pentru monitorizare continua emisii de gaze si pulberi



Solicit oferta personalizata »

⧉ Produsul poate fi achizitionat si prin SEAP

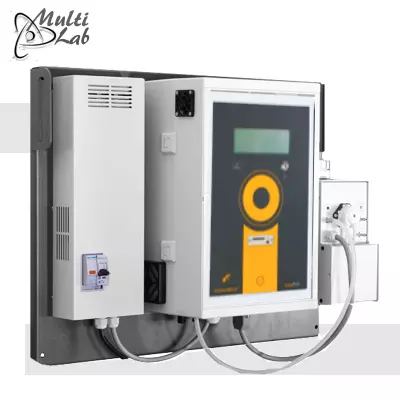

Centrala de monitorizare continua emisii de gaze si pulberi maMos

Caracteristici generale

disponibila cu 3 sau 4 canale cu senzori electrochimici: O2, CO, NO, NO2, SO2, H2S si senzori de infrarosu: CO2, N2O, CH4.

Noul sistem de analiza si monitorizare de gaze de ardere maMos este special construit pentru aplicatii deosebite sau utilizare foarte intensa
• dispune de cele mai avansate solutii, indeosebi pentru analiza control si monitorizare gazelor ars
• Modul de fuctionare: continuu sau programabil si ciclic pentru monitorizare continua a emisiilor de noxe provenite de la diverse echipamente de ardere.
• Instrumentul opereaza intr-un ciclu dual, complet automat, costand din aducere la zero si masurare. Ambele cicluri pot fi programate independent
• Poate functiona cu doi senzori electrochimici sau IR, pentru a monitoriza continuu doua componente gazoase;
• Este furnizat impreuna cu filtru, dispozitiv de uscare Peltier si pompa pentru condensat;
• Este echipat cu mai multe iesiri analogice si interfata pentru PC;
• senzorii electrochimici si interfetele electronice sunt calibrate impreuna. Acest lucru ofera posibilitatea ca schimbarea unui senzor uzat sa se realizeze “on-site”, prin cateva actiuni simple; senzorul este deja calibrat iar instrumentul este gata instantaneu pentru operare.
• senzorii IR nu necesita calibrare.

Domenii de aplicatie

• determinarea concentratiilor de gaze periculoase in atmosfera
• depistare gaze cu efect de seră
• monitorizarea stationara a sistemelor de combustie
• controlul proceselor in diferite domenii (ciment, sticla, incinerari, etc.)
• controlul calitatii aerului
• protectie si detectie scurgeri de gaze; ex. CO2 (0...2000 ppm) sau CH4 (0...5 %)
• plantatii pentru Biogaze si instalaţie de alimentare cu biogaz
• optional determina concentratiile de O2, CO, NOx, SO2, CO2, pulberi, debitul masic al gazelor de ardere etc.
• Prin intermediul calculatorului se pot raporta operatori sau agentiilor de protectia mediului emisiile diferitelor parametri, concentratii valori instantanee si medii precum si cantitati conform ultimelor norme europene in domeniu.

Caracteristicile tehnice

• Concentratie de gaze masurata cu senzori infrarosu NDIR: CO, CO2, CH4, N2O
• Concentratie de gaze masurata cu senzori electrochimic: CO, NO, NO2, SO2, H2S, H2; si alte tipuri de gaze la cerere.
• Oxigenul O2 este masurat cu senzor de presiune partiala
• Temperature de flux masurata cu termocuplu
• Temperature este masurata cu termistor Pt-500
• Presiune atmosferica
• Presiune diferentiala
• Dispozitiv Peltier integrat, pentru conditionarea probei, cu pompa pentru condensat si filtru
• Pompa cu membrana pentru colectarea probei
• Compensarea automata temperaturii
• Senzorii IR au un timp de reactie foarte mic (T90< 10 sec.)
• Optional sunt disponibile cate doua relee per canal, complet programabile

Caracteristici Constructive si Functionale

• Functionare controlata de microprocesor
• Montat in carcasa din ABS, cu grad de protectie IP54
• Interfata PC pentru transfer de date
• Iesiri de curent si tensiune pentru fiecare canal
• Concentratie de gaze afisate in ppm sau mg/m3
• Rezultatele sunt afisate in timp real
• Program software gratis si upgradabil on-line pentru prelucrarea si inregistrarea datelor
• Program software gratis si upgradabil on-line pentru programarea si setarea aparatului si date de conexiuni
• Optional: prelucrarea datelor cu card de memorie 256 MB MMC
• Optional: calcul parametri de combusti / ardere: Lambda, qA, Eta
• Optional: calcul NOx de la NO sau NO si NO2
• Optional: calendar / ceas timp real incorporat

Conformitate - Certificate - Service

• Certificat de conformitate
• Certificat de garantie si post garantie
• Firma Multi-Lab este Certificata si Autorizata de catre Producator Madur Electronics pentru comercializare, instalare si service la produsele prezentate

Date tehnice

  • Afisaj: Display LCD, rezultate in ppm si mg/m3
  • Achizitia memorie prelucrarea si transferul datelor de anliza si de monitorizare ciclice
    • program Software integrat (gratis si upgradabil pe internet) cuplat optional de MMC Card 256 MB pentru achizitie, stocare si transferul datele achizitionate
    • calculeaza Lambda, qA, Eta (optional)
    • calculeaza NOx din NO sau din NO si NO (optional)
  • Prelevare de gaze Pompa cu membrana, 1,5 lit./min.
  • Umiditate: 5 .. 90%, fara condensare
  • Iesiri analogice: Curent 0/4 .. 20 mA ; Voltage 0 - 10 V, linear pentru fiecare canal
  • Tensiune: cele doua limite pot fi alese prin programare, in domeniul 0 .. 10V
  • Interfata
    • RS232C (TTL level) sau RS485 pentru transfer de date
    • convertor interfata USB pentru conectare la Ethernet (optional)
  • Alimentare: 15 – 24 V c.c
  • Putere: Aprox. 8W
  • Temperatura de operare: 0 .. 50°C
  • Temperatura de depozitare -20°C ... +55°C
  • Dimensiuni (H x W x D): 420 x 360 x 140 mm
  • Greutate: Aprox. 5 kg
  • Carcasa: Tip ABS antishock cu ventilatie interna prevazuta cu dispozitiv de prindere pe perete
  • Ceas si Calendar: sincronizare in timp real (optional)

Date Tehnice / Senzor NDIR (senzorii infrarosu fără dispersie)

  • Metoda de masurare: NDIR infrarosu fara dispersie prin absorbția luminii cu canal pentru modulare luminii
  • Timp de mediere: Programabil intre 2 .. 60 sec.
  • Calibrare: in 10 puncte de calibrare, memorizate in memoria aparatul de tip EEPROM.
  • Corectaria curbe de calibrare: posibila după aducerea acesteia la zero si cu un gaz de calibrare / gaz de referinta
  • Recalibrare: nu este necesar; daca este necesar se face in 2 puncte

Date Tehnice/ Principale ale senzorilor electrochimici de gaze

  • Metoda de masurare potentiometrica / depolarizarii electrochimice
  • Timp de mediere Programabil intre 2 ... 30 sec.
  • Calibrare in 2 puncte de calibrare; variabile
  • Recalibrare cel putin in fiecare 12 luni

Date Tehnice generale

  • Timpul T90: < 45 sec.
  • Domeniul de masurare: Cele doua limite pot fi programate in domeniu nominal
  • Acuratete: < 100 ppm, ± 5ppm, ± 5% din valoare
  • Putere: Aprox. 8W

Capacitati de masurare ale senzorilor infrarosu NDIR de gaze

Variabila masurata Metoda Domeniu Rezolutie nivel detectie Acuratete Timpul T90
Concentratia / Volum
monoxid de carbon CO

Concentratia / Volum
bioxid de carbon CO2

Concentratia / Volum
metan CH4		 senzor infrarosu IR 0...100 % 0.10 % 0.10 % +/- 3 % rel. sau
0.5 % abs. 		45 sec.
0....50 % 0.10 % 0.10 % +/- 3 % rel.
sau
0.3 % abs.		 45 sec.
0...25 % 0.01 %
(100 ppm) 		0.01 %
(100 ppm)		 +/- 3 % rel.
sau
0.15 % abs.		 45 sec.
0...10 % 0.01 % (100 ppm) 0.01 % (100 ppm) +/- 3 % rel.
sau
0.05 % abs.		 45 sec.
0...5 % 0.01 % (100 ppm) 0.01 % (100 ppm) +/- 3 % rel.
sau
0.03 % abs.		 45 sec.
Concentratia / Volum
protoxid de azot N2O		 senzor infrarosu IR 0...2.5 % 0.001 % (10 ppm) 0.001 % (10 ppm) +/- 3 % rel.
sau
0.015 % abs.		 45 sec.
Concentratia / Volum
protoxid de azot N2O		 senzor infrarosu IR 0...500 ppm 1 ppm 1 ppm +/- 3 % rel.
sau
5 ppm abs.		 45 sec.

Capacitati de masurare ale senzorilor electrochimici de gaze

Variabila masurata Metoda Domeniu Rezolutie nivel detectie Acuratete Timpul T90
Concentratia / Volum
monoxid de carbon CO		 senzor electrochimic 0...20000 ppm 1 ppm 1 ppm +/- 5 % rel.
sau
5 ppm abs.		 45 sec.
Concentratia / Volum
NO / NOx		 senzor electrochimic 0...5000 ppm 1 ppm 1 ppm +/- 5 % rel.
sau
5 ppm abs.		 45 sec.
Concentratia / Volum
NO2		 senzor electrochimic 0...1000 ppm 1 ppm 1 ppm +/- 5 % rel.
sau
5 ppm abs.		 45 sec.
Concentratia / Volum
SO2 		senzor electrochimic 0...5000 ppm 1 ppm 1 ppm +/- 5 % rel.
sau
5 ppm abs.		 45 sec.
Concentratia / Volum
H2S 		senzor electrochimic 0...1000 ppm 1 ppm 1 ppm +/- 5 % rel.
sau
5 ppm abs.		 45 sec.
Concentratia / Volum
H2 		senzor electrochimic 0...2000 ppm 1 ppm 1 ppm +/- 5 % rel.
sau
5 ppm abs.		 45 sec.
Concentratia / Volum
Oxigen O2 		Senzor presiune partiala 0…25% 0.01% 0.01 % +/- 5 % rel.
sau
2 ppm abs.		 45 sec.

Valori calculate

Variabila Domeniu Rezolutie
Oxizi de azot NOx, ca suma de NO si NO2, sau calculat functie de NO 0…5000ppm 1ppm
Pierderi de gaze datorita arderilor incomplete, eficienta combustiei 0…100% 1%
Factorul de exces de aer 1…10% 0.01
Concentratia gazelor toxice 0…infinit 1mg/m3
Emisia relativa de gaze toxice 0…infinit 0.001kg/GJ
Eta - eficienta 0…120% 0.1%

Variabila masurata Metoda Domeniu Rezolutie
Temperatura gazului (canale externe, temperaturi T1 si T3) Termocuplu:
PtRh-Pt
Ni-CrNi
Fe-CuNi
0 ÷ 1600°C
0 ÷ 1150°C
0 ÷ 700°C 		1°C
Temperatura aerului (canale externe, temperaturi T2 si T4) Termorezistor:
Pt-100 ;
Pt-500 ;
KTY		 -2…100°C 1°C
p – presiune diferentiala senzor cu punte DMS -50hPa…+50hPa 0.1hPa
2 intrari analogice pentru tensiune Convertor A/D -20V…+20V 0.01V
2 intrari analogice pentru curent Convertor A/D -20mA…+20mA 0.01mA
Analizarea funinginii Conform Bacharach 0 - 9 0.5
V – viteza de curgere tub Pitot 1…30m/s 0.1m/s


Accesorii optionale

• Senzori electrochimic: O2, CO, NO, NO2, SO2, H2S
• Senzori IR: CO, CO2, CH4, N2O
• Dispozitiv prelucrarea datelor cu card de memorie 256 MB MMC
• Cate doua relee per canal, complet programabile
• Calcul parametri de combusti / ardere: Lambda, qA, Eta
• Calcul NOx de la NO sau NO si NO2
• Calendar / ceas timp real incorporat
