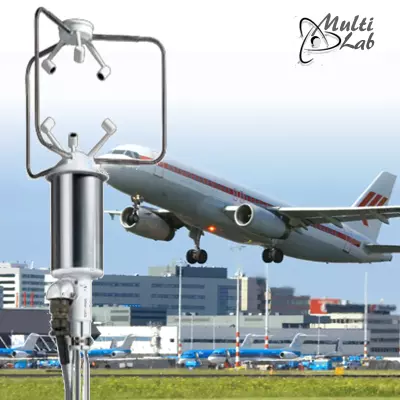

Statie meteo cu anemometru ultrasonic tri-axial

Aparatura de analiza masura detectie si control » Anemometre » Anemometru stationar tri-axial multiparametru model HD2303.0

Meteorological Testing Equipments » Anemometers » Three axis ultrasonic anemometers Delta-Ohm HD2303.0


Sistem Termo-Anemometric Ultrasonic
Model HD2003 si HD2003.1

Solicit oferta personalizata »

*produsele poate fi achizitionate si prin SEAP / SICAP



Statie meteo cu Animometre Ultrasonice triaxiale pentru determinarea puterea si directia vantului

Sistem meteo multiparametric cu animometre statice cu ultrasunete pentru determinarea urmatoarele parametrii:

  • Viteza si directia vantului
  • Componentele carteziene de viteza U-V-W
  • Viteza de sunet
  • Temperatura acustica
  • Temperatura si umiditatea aerului
  • Presiune atmosferica / barometrica

Specificatii tehnice

• Alimentare: 12 .. 30 Vdc
• Putere:
< 2W - (Tipic: 110mA @ 15Vdc)
< 6W - Modele cu dispozitive de incalzire nu mai jos de -10 °C
• Greutate: 2 Kg
• Domeniu de masurare temperatura: -40 .. +60°C
• Precipitatie: Operare asigurata pana la 300mm/ora de apa
• Umiditate: 0% .. 100% RH

Aplicatii principale

  • Statii meteorologice profesionale
  • Climatologie
  • Aviație și navigație
  • Tuneluri, Autostrăzi
  • Stații sport de iarnă
  • santire de construcției / macaralei
  • Automatizarea cladirilor
  • Porturi si aeroporturi

Caracteristici generale

- Echipate cu busola pentru care permite sa instalati anemometru fara orientarea senzorul de directie.
- 17 iesiri analogice de voltaj sau de curent cu deferite domenii de masurare
- 5 iesiri seriale de comunicare RS232, RS422, RS485 MODBUS-RTU, RS485
- 2 moduri de comunicare: Multidrop si AoXnd
- Ratele de date digitale la iesire sunt configurabile
- Durata perioade medii sunt configurabile pentru toate cantitati de iesiri: 1÷60sec si 1÷60min
- Permite procesare si validare datele algoritmice ce asigura precizie anemometrica cantitativa de ±1%
- Achizitie de date intr-un mod digital de inalta frecventa 50Hz; sau intr-un mod analogic intre 5Hz si 20Hz
- Autodiagnosticare cu verificarea si raportarea erorilor
- Fiabilitate si precizie pe intregul domeniu de masurare, fara calibrare suplimentara
- Software demonstrativ flexibil, usor de utilizat, configurabil in functie de nevoile utilizatorului direct prin interfata computerului
- Interfata de utilizator pentru gestionarea „Setare” si actualizare software prin RS232 sau RS485
- Aliniere automata la nordul magnetic prin busola incorporata
- Sensibilitate ridicata pentru a putea detecta vitezele foarte mici ale vantului, care nu sunt detectabile prin metode traditionale
- Consumul redus de energie ceea ce permite instalarea in locatii aflate la distanta, fiind alimentat de un panou fotovoltaic si o baterie
- Structura robusta si fiabila, conceputa pentru functionare continua chiar si in conditii severe de mediu
- Optiunea de incalzire previne acumularea zapezii si a ghetii, permitand masuratori precise in orice mediu ostil
- Instalare usoara (pe o bara cu diametrul de 40 mm)
- Optional circuit integrat complet duplex cu 4 fire pentru comunicare RS422
- Echipat la cerere cu alte sonde si senzori de masurare


Viteza vantului Date Tehnice
Unitati de masurare m/s, cm/s, km/h, knots, mph
Domeniu de masurare 0 .. 70 m/s (252 km/h)
Rezolutie 0.01 m/s
Acuratete ± 1% din citire
Directia vantului Date Tehnice
Domeniu de masurare Azimuth: 0 .. 360°
Elevatie ± 60°
Rezolutie 0.1°
Acuratete ± 1 °
Viteza sunetului Date Tehnice
Domeniu de masurare 300 .. 380 m/s
Rezolutie 0.01 m/s
Acuratete ± 1% din citire
Temperatura sonica Date Tehnice
Domeniu de masurare -40 +60°C
Rezolutie 0.1 °C
Acuratete ± 1 °C
Busola de orientare Date Tehnice
Domeniu de masurare 0 .. 3600 /10°
Rezolutie 0.1°
Acuratete ± 1°
Temperatura Date Tehnice
Senzor Pt100
Iesire analogica 0-20 mA, 4-20 mA, 0 .. 1V, 0 .. 5V, 0 .. 10V, 1 .. 5V
Iesire analogica extinsa (AoXnd) 0-20mA, 4-20mA, 0 .. 5V, 0 .. 10V
Domeniu de masurare -40°C + 60°C
Rezolutie 0.1 °C
Acuratete ± 0.2 °C, ±0.15% din citire
Presiune Date Tehnice
Senzor rezistive Piezo
Iesire analogica 0-20 mA, 4-20 mA, 0 .. 1V, 0 .. 5V, 0 .. 10V, 1 .. 5V
Iesire analogica extinsa (AoXnd) 0-20mA, 4-20mA, 0 .. 5V, 0 .. 10V
Domeniu de masurare 600 .. 1100 mbar
Rezolutie 0.1 mbar
Acuratete ± 0.4 mbar @20 °C
Efecte de temperatura ± 0.8 mbar intre -40 °C si +60 °C
Stabilitate pe termen lung 1mbar in 6 luni la 20 °C
Umiditate relativa Date Tehnice
Senzor de capacitate H6100
Iesire analogica (0% .. 100% RH) 0-20 mA, 4-20 mA, 0 .. 1V, 0 .. 5V, 0 .. 10V, 1 .. 5V
Iesire analogica extinsa (AoXnd) 0-20mA, 4-20mA, 0 .. 5V, 0 .. 10V
Domeniu de masurare 5 .. 98% RH
Rezolutie 0.1 %
Acuratete ± 2.5% RH @ 23°C

Iesiri cantitative Date Tehnice
Anemometric Viteza vantului si directia, U-V-W componente, viteza sunetului, temperatura sonica
Meteorologic (Model HD2003) Presiune, Temperatura, Umiditate relativa
Capete Busola cu magnetic azimuth
Medii in miscare 1 .. 60 sec / 1 .. 60 min
Ultrasonic rata 60Hz
Iesiri digitale Date Tehnice
Cantitative Anemometric si Busola Presiune, Temperatura, Umiditate relativa
Comunicari duplex RS232 si RS422 full duplex, RS485 MODBUSRTU, RS485 Multidrop si AoXnd half
Rata de transfer Baud 9600 .. 115200 bit/sec
Rata de iesire Mod normal (lent): 1 .. 3600 sec
Frecventa digitala inalta (rapid): fixat 50Hz
Iesiri analogice Date Tehnice
Cantitative 5 selectabile din cantitatii de iesire (anemometric, busola, meteo)
Domeniu de masurare 0-20mA, 4-20mA, 0 .. 1V, 0 .. 5V, 0 .. 10V, 1 .. 5V
Rezolutie max. 14 bits

Optional

Iesire analogica extinsa modul ICP DAS I-7024
Cantitaiv pana la 12 selectabile din cantitatii de iesire (anemometric, busola, meteo)
Domeniu de masurare 0-20mA, 4-20mA, 0 .. 5V, 0 .. 10V
Rezolutie 14 bit
Rata de iesire Mod normal (lent): 1 .. 3600 sec
Frecventa analogica inalta (rapid): de la 50Hz la 20Hz in functie rata baud

Optional

Dispozitiv de incalzire Incalzitor automat de traductoare sonice
Interfata RS422 Circuit integrat de comunicare de 4-fire full duplex.

Ghid Comanda

Model Continut pachet
HD2003 Static anemometer for measuring the speed and direction of wind, air temperature, relative humidity and barometric pressure. wind speed and direction;
U-V-W Cartesian Components of speed, wind gust, sound speed, sonic temperature;
Five different analogue voltage or current outputs for different ranges;
Communication software for bi-directional links for net connection of different anemometers, interfaces available RS232, RS485, RS422 ;
Different measuring units and average periods are available;
Ultrasonic transducers heating as optional.
12..30 Vdc power supply, 120mA consumption at 15Vdc;
To be mounted on a mast diam.33mm;
Flying connector included.
HD2003R Optional: Transducers heating option for HD 2003 against ice or snow.
  Optional: integrated circuit for 4-wire full duplex

Ghid Comanda

Model Continut pachet
HD2003.1 Static anemometer for measuring the speed and direction of wind.
Wind speed and direction;
U-V-W Cartesian Components of speed, wind gust, sound speed, sonic temperature.
Five different analogue voltage or current outputs for different ranges.
Communication software for bi-directional links for net connection of different anemometers, interfaces available RS232, RS485, RS422.
Different measuring units and average periods are available.
Transducers heating as optional.
12..30 Vdc power supply, 120mA consumption at 15Vdc.
To be mounted on a mast diam.33mm.
Flying connector included.
HD2003.1R Transducers heating option for HD 2003.1 against ice or snow.
  Optional: Integrated circuit for 4-wire full duplex
