Compactor automat Proctor CBR

Caracteristici generale

- Garantează compactarea perfectă și repetabilitatea rezultatelor.
- Baza compactorului are un sistem cu mișcări coordonate de microprocesor și senzorii photoelectrici, care rotește si compacteaza proba in acelasi timp, miscare orizontala permite ca loviturile ciocanul sa fie distribuite uniform pe întreaga suprafață probei.
- Sistem universal de atașare poate găzdui matrițe Proctor standard de Ø4” (100 mm), matrițe Proctor CBR modificate de Ø6” (150 mm), indiferent de marca
- panoul de control este detasabil și poate fi montat pe perete sau pe un suport.
- Toți parametrii de testare pot fi selectați (standard, diametrul matriței, ciclu).
- Modulul include și întrerupătorul principal de alimentare, contorul de impact și buton pt. oprirea de urgență
- Funcționarea perfectă a mașinii este garantată de trei motoare (rotație, deplasarea bazei și ridicarea ciocanului) care reduc riscul de operare ineficientă.
- Frecvența de compactare este controlată de microprocesor
- Softul microprocesorului permite selectarea și executarea a diferite cicluri de compactare în sistem complet automat, în concordanță strictă cu standardele internaționale.
- Echipamentul este furnizat cu carcasa de protecție si un set de ciocane cu dimensiuni de Ø 50±0,2mm (2500±10 g) și de Ø50±0,2 mm (4535 g).

Performanta

Mașina are un program software electronic pentru efectuarea complet automată a testelor de compactare în conformitate cu urmatoarele standarde:

• Conform standard EN 13286-2
  • Matriță de Ø 100±1 mm / 25 de lovituri:
    • 20 de lovituri distribuite în jurul matriței
    • 5 lovituri in centrul matritei
  • Matriță de Ø 150±1 mm / 56 de lovituri:
    • 6 lovituri distribuite in jurul matritei
    • 1 lovitură în centrul matriței
    • secvenţa se repetă de 8 ori

• Conform standard AFNOR NF P 94-093
  • Matriță de Ø 101,5±0,5 mm / 25 de lovituri:
    • 20 de lovituri distribuite în jurul matriței
    • 5 lovituri in centrul matritei
  • Matriță Ø 152±0,5 mm / 56 de lovituri:
    • 6 lovituri distribuite in jurul matritei
    • 1 lovitură în centrul matriței
    • secvenţa se repetă de 8 ori

• Conform standarde UNE 7365, 7255, 103-501/94;NLT-107/98, 108/98
  • Matriță de Ø 101,5±0,5 mm mașina distribuie automat 3 cicluri de 26 de lovituri în jurul matriței
  • Matriță Ø 152±0,5 mm mașina distribuie automat 60 de lovituri:
    • 20 de lovituri distribuite în jurul matriței
    • 3 lovituri in centrul matritei
    • 18 lovituri in jurul formei si 2 in centru
    • 15 lovituri in jurul formei si 2 in centru

• Conform standarde BS 1377:4, 1924:2
  • Matriță de Ø105 mm mașina distribuie automat 3 cicluri de 27 de lovituri în jurul matriței
  • Matriță de Ø152 mm mașina distribuie automat 30 de lovituri:
    • 1 ciclu de 20 de lovituri distribuite in jurul matritei
    • 1 ciclu de 10 lovituri distribuite in jurul matritei

• Conform standarde ASTM D698, D1557, D1833
  • Matriță de Ø4” (101,6 mm) mașina distribuie automat 3 cicluri de 25 de lovituri în jurul matriței
  • Matriță de Ø6” (152,4 mm) mașina distribuie automat 56 de lovituri:
    • 2 cicluri de 36 de lovituri distribuite in jurul matritei
    • 9 lovituri în jurul matriței
    • 1 lovitură în centrul matriței
    • 9 lovituri în jurul matriței
    • 1 lovitură în centrul matriței

Date tehnice

• Panou de control: cu afișaj/display digital
• Înălțimea de cădere a ciocanului: reglabilă de la 12” la 18” (300 sau 450 mm).
• Greutatea ciocanului: 2,5 sau 4,5 Kg
• Viteza de compactare: 1 ciclu (lovitura) la fiecare 2 secunde
• Alimentare: 220V 50 Hz, monofazata
• Dimensiuni: 600 x 360 x 1700 mm
• Greutate: 240 Kg
• Pentru țările UE, utilizarea dispozitivului de protecție este obligatorie

Accesorii optionale

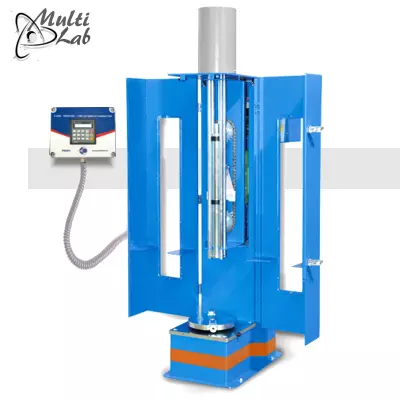

• S0290/1 Protector de siguranță, în conformitate cu directiva UE
  • Protectorul este format dintr-o cabină din plexiglas cu tablă secțiuni și un microîntrerupător de siguranță care oprește automat procesul de compactare dacă ușa se deschide. Protectorul izolează operatorului din zona de testare și oferă protecție împotriva oricărui risc de încurcare.

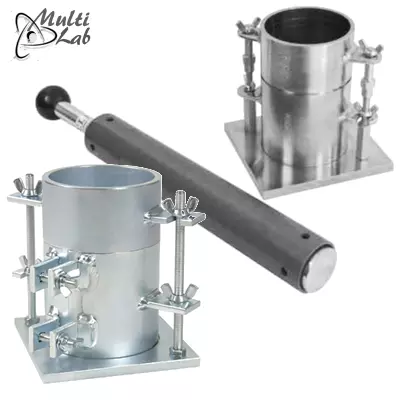

• S0290/5 Ciocan Proctor standard
  • de Ø51±1 mm și greutate de 2490±2,5 g. Conform cu NF P94093
• S0290/6 Ciocan Proctor modificat
  • de Ø51±1 mm și greutate de 4535±5 g. Conform cu standard NF P94093

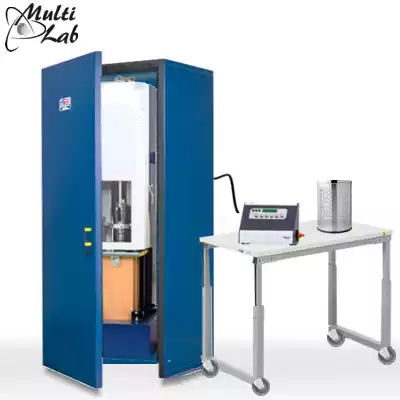

• S0290/7 Cabina de protectie cu izolatie fonica in conformitate cu directiva UE
  • Cabina include un microîntrerupător de siguranță care oprește automat procesul de compactare dacă ușa se deschide. Cabina izolează operatorul de zona de testare și oferă protecție împotriva oricărui risc de încurcare.
