Sonda automata prelevare cereale

Controlul calitații cerealelor » Echipamente de manipulare si procesare » Prelevare probe cereale » Sonda automata de prelevare probe cereale din camioane si remorci

Seed and Grain Quality Management and Control » Processing & Manipulation Equipment » Cereal & Grain Samplers » Core Grain Sampling System

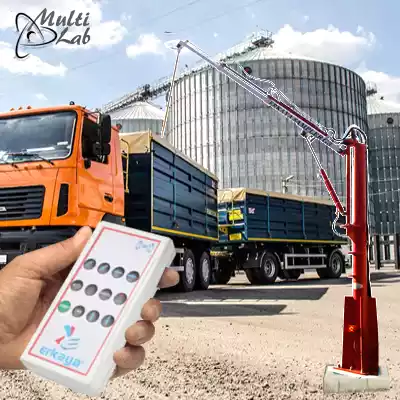

Prelevator wireless automat de probe de cereale :: Model MLG

Caracteristici generale

- Prelevatorul pneumatic automatizat este utilizat in industrie pentru gama larga de materii: grau, orz, porumb, granule, chips-uri, fulgi de porumb, pudre, piatra de var, etc.
- Este metoda cea mai usoara si cea mai rapida de a prelua o proba corecta (exacta, precisa, curata) din remorca deschisa (incarcatura) unui camion.
- Preleveaza probe reprezentative si reproductibile de pe vase, vagoane, nave maritime, masini, camioane, rezervoare, saci, etc.
- Sonda de prelevare este montata pe un stativ pivotant, care este format din trei axe mobile;
- Sistemul poate functiona in 2 moduluri diferite (manual sau automat);
- In modulul automat, sonda atinge baza camionului incepand prelevarea de la baza spre varf;
- In modulul manual, adancimea de prelevare este selectabila; (nivelul dorit)
- Cantitatea de cereale prelevata depinde de umiditatea si densitatea probei;
- Volumul de prelevare este adjustabil (de la operatorul)
- Sistemul se poate deplasa 180° spre dreapta si 180° spre stanga (in total 360°);
- Se poate inalta si cobori intre 0.5 si 9 m;
- Bratul de sonda are 240 cm lungime, insa se poate adjusta datorita bratelor telescopice pana la 6,40 m;
- Datorita sistemului de vacuum performant, proba poate fi prelevata de la diferite adancimi;
- Sistemul poate fi adaptat cu sonde de prelevare cu lungimi de 220, 240, 250 sau de 300 cm
- Sistemul poate fi utilizat si pe timp de noapte utilizand semafoarele de lumina

Specificatii tehnice

- Sistem de prelevare probe direct din camioane, remorci, etc. a produselor cerealiere, extrem de rapid si usor de operat in timp ce camionul stationeaza.
- Elemente de comanda ale Utilajului sunt actionate hidraulic si electric ce sunt montate in polietilena (nu e nevoie de lubrifianti).
- Bratul telescopic mobil si ajustabil intre 240cm si 6,40 m lungime, gradul de rotatie intre 0° si 360° iar sonda din capat poate fi ridicata sau coborata intre 0,5 si 9 m. perimetru de lucru util cu diametrul de 480 cm minim si 880 cm maxim.
- Actionarea si comanda sistemului prin manuirea unui joystick multifunctional (3 functii de miscare in acelasi timp) ce sporeste viteza de prelevarea a 8 probe in citeva secunde.
- Proba se preleveaza din toata grosimea stratului, cantitatea minima la o prelevare fiind 500g, functie de inaltimea de umplere a remorcii.
- Proba prelevata este transportata automat prin intermediul unui sistem de furtune in camera de receptie, de unde este livrata intr-un container aflat in laborator.
- Sistemul de circulare fortata al aerului asigura o prelevare sigura si elimina efectul de vacuum.
- prelevare corecta si reprezentativa a probelor
- angrenaje electrice simple
- transport automat al probei la laborator
- necesita o singura persoana pentru operare
- echipament standard cu telecomanda portabila
- lumina de lucru si semnalizator sonor
- toate elementele glisante sunt asezate pe elemente din material sintetic, deci nu necesita intretinere
- doar patru locuri care necesita ungere
- in cazul in care mijlocul de transport ar pleca din greseala in timpul prelevarii de probe, nu se produc stricaciuni nici la mijlocul de transport si nici la sistemul de prelevare, deoarece acesta din urma este prevazut cu un cuplaj de siguranta ce intra imediat in actiune.

Configuratie standard

Unitate Hidraulica
Sonda de prelevare MLS-103 de 220 cm
Cablarea sistemului
Sigurante de control
Cadru suport de baza
Camera de receptie
Unitate de control cu cablare
Suflanta (Tuburi de plastic)
Panou electric

Variente disponibile

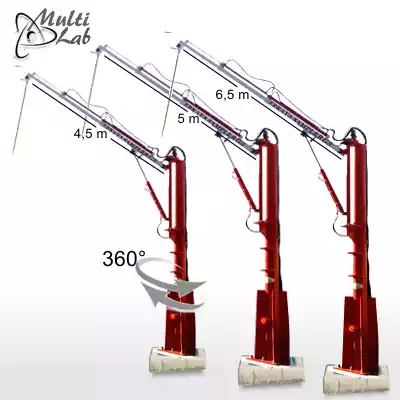

Sistem de prelevare MLG-1: prelevator cu brat mecanic de 230 cm / operare hidraulica
Sistem de prelevare MLG-2: prelevator cu brat telescopic de 230 cm si extensie de 190 cm/ lungime ajustabila pana la 4,20 m / operare hidraulica
Sistem de prelevare MLG-3: prelevator cu 2 brati telescopice de 180 cm cu extensie de 160 cm / lungime ajustabila pana la 5 m / operare hidraulica
Sistem de prelevare MLG-4: prelevator cu 2 brati telescopice de 240 cm cu extensie de 200 cm / lungime ajustabila pana la 6,40 m / operare hidraulica

Sonde optionale

Sonda de prelevare MLS103 de 220 cm (configuratie standard)
Sonda de prelevare MLS104 de 240 cm
Sonda de prelevare MLS105 de 250 cm
Sonda de prelevare MLS106 de 300 cm

Date tehnice

Sonda de prelevare
- Inaltime suport-coloana: 400 cm
- Raza de acatiun: 240 – 640 cm
- Bratul telescopic: ridicat sau coborat intre 0 si 900 cm
- Gradul de rotatie: 0° si 360°
- Rotatie orizontala: 360 cm
Sistemul Hidraulic / Pneumatic
- Motor: 3 Kw
- Presiune pompei: 0 – 60 bar
- Controlor de viteza: valva debit
- Protectie la supra-presiune: valva elctronica
Sistemul de vacuum
- Tip de pompa: suflanta
- Motor: 3 Kw
- Presiune de operare: 700 mbar
- Vidare: 550 mbar
- Capacitate de prelevare: 6 tone/ora per distanta de 70m
- Rotatie: 2850 rpm
Unitate de control
- Control si monitorizare: sistem tele-mecanic PLC
- Interfata: remote control si panou control cu comenzi de la distanta
- Distanta de operare fara fir: 50 m
- Protectie: sistem intern integrat; comanda de urgenta STOP

Optional: Divizor de probe

Pentru o automatizare mai ampla si pentru ca proba ce va fi analizata sa fie cat mai reprezentativa, proba prelevata initial trebuie divizata; se pot utiliza divizori de probe diferiti (1, 2 sau 4 probe)
Aceasta se face cu ajutorul unui divizor mecanic, care imparte proba in cinci parti, identice si omogene
Divizorul de probe este accesoriu al sondei
Divizorul este plasat sub camera de colectare
Divizorul si transportul pneumatic sunt intoarse automat cand proba se evacueaza din camera de colectare

Optional: Curatator probe Model „Grain Cleaner”

Utilizat pentru determinarea impuritati si testare semintele si cereale
Proba reprezentativa obtinuta prin divizare se curata, pentru a determina cuantumul impuritatilor.
Curatatorul de cereale este, de asemenea, un aparat rapid, trecerea unei probe durand doar 30 de secunde.
Aparatul poate fi utilizat pentru curatirea unei game foarte variate de cereale si de seminte de legume si oleaginoase.
Curatare pentru cereale se poate aplica si la mazare, fasole cat si la cele mai dificile produse de analizat (seminte de floarea soarelui).
Identificarea calitatii si tipului de impuritati in seminte si cereale sunt foarte importante cand se doreste selectarea probelor.

Optional: Sisteme de Cantarire

Balanta electronica cu calcul in procente si imprimanta ce face calculul in procente, tipareste analiza si are capacitatea de a transmite datele la un calculator central.

Cantare industriale cu platforma

Optional: Dispozitive pentru monitorizare si prelevarii probelor pe timp de noapte

- Sistem de iluminare ce informeaza conducatorul stadiul procesului de prelevare;
- Camera optica de supraveghere ce permite vizualizarea preocesului de la camera de control;
- Linie de comunicare intre conducator si operatorul sondei;
- Software pentru inregistrare si prelucrare de date
