Transmitator de conductivitate si temperatura



Instrumente analitice » Controlere parametri de apa » Conductivitate » Transmitator / Controlor de conductivitate cu montare pe panou

Analytical instruments » In-Line / On-Line Water Process Controllers » Conductivity » Panel Mounting Conductivity Transmitter

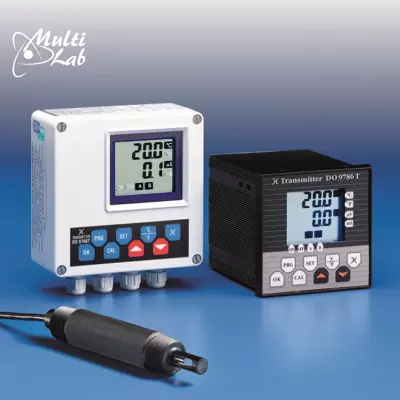

Model: DO9786T-R1 si DO9766T-R1



Caracteristici generale

- Transmițătoarele din seria DO9786T-R1 transformă ieșirea unui electrod de conductivitate cu compensare de temperatură într-un semnal de 4÷20 mA.
- Dimensiuni carcasă 96 x 96 mm pentru montare pe panou cu LCD dual (măsurare + temperatură), ieșire 4…20mA. Constanta celulei, domeniul și coeficientul de temperatură sunt complet configurabile. Transmițător pasiv cu 2 fire sau transmițător activ cu 4 fire.
- Alimentare în regim activ 24Vac, la cerere 230Vac, în regim pasiv 10…35Vdc.
- Circuitul de intrare al electrodului este izolat galvanic față de semnalul de ieșire 4÷20 mA.
- Indicatorul LCD permite vizualizarea valorii semnalului de proces și a diferiților parametri. Designul precis și alegerea componentelor fac instrumentul precis și fiabil pentru o durată de viață lungă.
- Instrumentul funcționează împreună cu un electrod de conductivitate și o sondă de temperatură (senzor Pt100, 100 Ω la 0°C).

Certificate

- Certificat de Conformitate
- Certificat MultiLab ISO 9001 si ISO 14001
- Certificat de garantie si post garantie

Pret informativ 550,00 €+TVA/ExW

*Pretul nu include sonde sau senzori (se comanda separat)

Solicit oferta personalizata »

*produsele poate fi achizitionate si prin SEAP / SICAP

Descarca brosura tehnica



Date tehnice

  • Conductivitate de intrare / Domeniu de măsurare
    • 0,0…199,9 ms
    • 2/4 electrozi Constante celulară configurabilă 0,0…199,9 cm-1
    • Energizarea traductorului Undă pătrată 10…1000 mV, 200…1600 Hz, în funcție de conductivitate
    • Impedanță de intrare >100 MΩ
    • Lungimea cablului <10 metri neecranată <50 metri ecranată (aproximativ 2 nF)
    • Precizie 0,5% din citire ±2 cifre ±0,01% per °C de derive a temperaturii
  • Temperatura de intrare
    • Pt100 2/4 fire -50…199,9°C
    • Transductor care alimentează 0,5 mA dc
    • Lungimea cablului <10 metri neecranată <50 metri ecranată (aproximativ 5 nF)
    • Precizie 0,2°C +0,1% din citirea +0,01°C/°C de derive a temperaturii
  • Temperatura de compensare
    • Manual Linear 0,00…4,00%/°C -50…+200°C
    • Liniară automată 0,00…4,00%/°C -50…+200 °C
    • Temperatura de referință 20 sau 25 °C configurabilă
  • Ieșire curentă
    • 4…20 mA programabil și proporțional cu conductivitatea
    • Precizie 0,5% din citire ±0,02 mA
    • Izolație 2500 Vca 1 minut
  • R Încărcare
    • Rezistența la sarcină RLmax = Vdc-10 0,022 RLmax = 636 Ω @ Vdc = 24 Vdc
  • Ieșire releu
    • A și B bistabile, contact 3A/230 Vca potențial liber
  • Sursa de alimentare

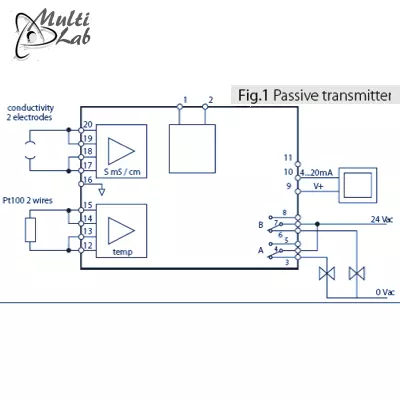

    • Configurație pasivă 4…20 mA, 2 fire, 10…35 Vdc vezi fig. 1

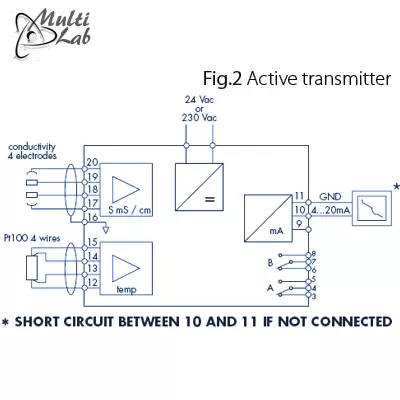

    • Activ 24 Vac (sau 230 Vac la cerere) -15/+10%, 1 VA, 48…62 Hz vezi fig. 2
  • Caz DO9766T
    • Dimensiuni exterioare 120 x 122 x 56 mm (utilizare pe teren)
    • Grad de protecție IP64
  • Caz DO9786T
    • Dimensiuni exterioare 96 x 96 x 126 mm (montare pe panou)
    • Grad de protecție IP44 Di
Technical Data
  • Input conductivity Measuring range
    • 0.0…199.9 mS
    • 2/4 electrodes Configurable cell constant 0.0…199.9 cm-1
    • Transducer energizing Square wave 10…1000 mV, 200…1600 Hz, depending on conductivity
    • Input impedance >100 MΩ
    • Cable length <10 metres unscreened <50 metres screened (about 2 nF)
    • Accuracy 0.5% of reading ±2 digits ±0.01% per °C of drift in temperature
  • Input temperature
    • Pt100 2/4 wires -50…199.9°C
    • Transducer energizing 0.5 mA dc
    • Cable length <10 metres unscreened <50 metres screened (about 5 nF)
    • Accuracy 0,2°C ±0,1% of reading ±0,01°C/°C of drift in temperature
  • Compensation temperature
    • Manual Linear 0.00…4.00%/°C -50…+200 °C
    • Automatic Linear 0.00…4.00%/°C -50…+200 °C
    • Reference temperature 20 or 25 °C configurable
  • Current output
    • 4…20 mA Programmable and proportional to conductivity
    • Accuracy 0.5% of reading ±0.02 mA
    • Insulation 2500 Vac 1 minute
  • R Load
    • Load resistance RLmax = Vdc-10 0,022 RLmax = 636 Ω @ Vdc = 24 Vdc
  • Relay output
    • A and B Bistable, contact 3A/230 Vac free potential
  • Power supply
    • Passive 4…20 mA, 2 wire configuration, 10…35 Vdc see fig. 1
    • Active 24 Vac (or 230 Vac on request) -15/+10%, 1 VA, 48…62 Hz see fig. 2
  • Case DO9766T
    • External dimensions 120 x 122 x 56 mm (use on the field)
    • Protection degree IP64
  • Case DO9786T
    • External dimensions 96 x 96 x 126 mm (panel mounting)
    • Protection degree IP44 Di
