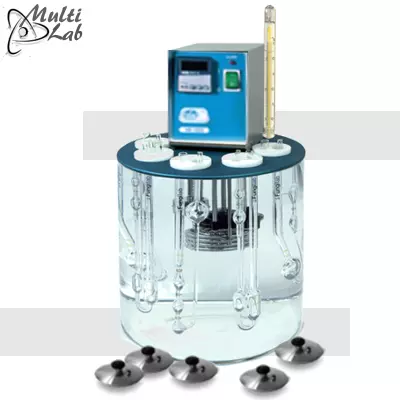

Baia Vâscozimetrica Ubbelohde

Date tehnice

• Domeniul de temperatura, Ambient+5°C...100°C
• Capacitate: 20 lit
• Dimensiuni incinta: Ø320/300 H mm
• Dimensiuni totale: Ø470/300 H mm
• Putere: 1000W
• Greutate: 8kg

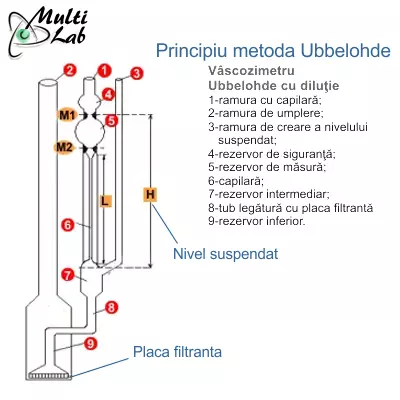

Ramura 3 (fig.I) pune baza capilarei 6 in contact cu atmosfera, ceea ce determina intreruperea la acest nivel a coloanei de lichid care curge prin capilara.
Se masoara timpul de curgere prin capilara 6 a volumului de lichid cuprins intre reperele M1 si M2.
Acest tip de vascozimetru se caracterizeaza prin asa-numitul "nivel suspendat"
La iesirea din capilara, coloana de lichid se transforma intro pelicula care curge laminar pe peretii rezervorului intermediar 7. Ca urmare, capatul inferior al coloanei de lichid se afla la un nivel constant, suspendat deasupra oglinzii lichidului din rezervorul inferior 9. Rezulta ca viteza de curgere prin capilara nu este influentata de nivelul lichidului din rezervorul inferior 9, ceea ce permite realizarea dilutiilor "in situ", adica direct in aparat: se prepara o singura solutie, cea cu concentratia cea mai mare, iar solutiile mai diluate se obtin direct in vascozimetru, prin adaugarea unor volume determinate de solvent.

Mod de lucru

Se aduce baia termostatata la temperatura de lucru (25°C). Se pipeteaza in vascozimetru, prin ramura 2, un volum exact masurat (19....21 ml) din solutia de PVAL in apa, de concentratie cunoscuta (v1). Se lasa 10 min. sa se termostateze si apoi se determina timpului de curgere prin capilara a solutiei. in acest scop, se obtureaza ramura 3 a vascozimetrului, dupa care solutia este impinsa in ramura 1, cu ajutorul unei pere de cauciuc, cu care se creeaza o presiune de aer in ramura 2. Apoi se dezobtureaza ramura 3 si se lasa solutia sa curga liber prin capilara. Se cronometreaza timpul de curgere a lichidului intre reperele M1 si M2.
Se repeta masuratoarea de 4-5 ori si se trec datele in tabel. Se calculeaza media timpilor masurati si se noteaza cu t1 timpul de curgere al solutiei celei mei concentrate (solutia initiala).
Apoi solutia 1 se dilueaza adaugand un volum cunoscut de solvent (apa, in cazul PVAL) in aparat, prin ramura 2. Rezulta solutia 2. Dupa diluare, se omogenizeaza solutia prin barbotare (se sufla aer cu para de cauciuc prin ramura 3.), se pompeaza solutia in capilara pentru a o clati cu noua solutie si se lasa 5 minute sa se tertmostateze. Apoi se procedeaza ca mai sus, pentru masurarea timpului de curgere al solutiei 2.
in mod similar se prepara consecutiv urmatoarele solutii mai diluate (in total 4-5 concentratii diferite) si se masoara timpii corespunzatori de curgere prin capilara vascozimetrului.
Concentratiile solutiilor rezultate dupa diluare se calculeaza cu relatia:
ci = mPVAL / vi (g/ml) (9)
unde mPVAL = v1 · c1 = constant, iar vi se calculeaza insumand volumul solutiei initiale, v1, cu volumele de solvent (apa) adaugate pentru diluare.
Se determina si timpul de curgere al solventului (apa), care se noteaza cu to.
Prelucrarea si interpretarea datelor experimentale
Datele experimentale se trec intrun tabel (tabelul I.).
Din timpii de curgere ai solutiilor (ti) si cel al solventului (t0) se calculeaza marimile vascozimetrice trecute in capul de tabel I.
Tabelul I.
Date experimentale vascozimetrice care trebuie masurate si calculate
