Analizor TOC Carbon Organic Total

Carbon Organic Total este un parametru măsurat frecvent în multe industrii și domenii, precum industria microelectronica, farmaceutică, alimentară și a băuturilor, energetică, chimică, de petrol, petrochimică și gaze, industria hârtiei sau pentru monitorizarea mediului la aeroporturi, statii de prelucrare apei, etc.
Analizoarele TOC pentru Carbon Organic Total ofera solutia optima atunci cand sunt necesare teste rapide si precize pentru carbonul din probe de orice tip de apa ce provin din diferite surse naturale, casnice sau industriale.
Avantaje si performanțe
Sistemul UniTOC este disponibil cu 2 variante pentru domeniu de concentratie intre ≤ 5ppm (5000ppb) si ≤40ppm (40.000ppb)
Poate fi utilizat pentru monitorizarea apei pure, ultra-pure, potabile și de suprafață, evacuărilor și deversărilor de apă precum și pentru controlul unor procese in-line sau on-line.
Sistemul UniTOC este proiectat pentru o funcționare automata simplă și fiabilă cu ecran grafic tactil color intuitiv si mare de 10"; cu software pentru management de date și monitorizare a valorilor importante a procesului de analiza in timp real
Conform DIN EN 1484; utilizează metoda de analiza cu UV si NDIR infraroșu non-dispersivă pentru detecție de dioxid de carbon.
Determinarile sunt independente de conductivitate si temperatura iar calibrare este complet automata sau manuala in multipuncte (cu auto-prelevare / autosampler)
Sistem de SST este integrat pentru efectuare automata a Testul de Adecvare conform cerintele USP si Ph.Eur
; validare sau curățare pot fi activate oricând (programate).
Toate componentele interne sunt fabricate din materiale de puritate inalta cum ar fi PEEK, PFA sau PTFE deci nu exista volume moarte
Necesită întreținere minimă datorită unui compartiment de lichide care folosește conduite fără supape, eliminând riscul de apariție al blocajelor
Dozare este automata cu pompa perstaltica interna (integrata in sistem)
Procesul de oxidare matricea probei poate fi procesat fara reactiv sau diluator extern.
Designul cu dublu compartiment menține substanțele lichide și partea electronică complet separate
Administrarea integrată a gazelor compresoare interne înseamnă fără servicii externe necesare de gaze
Ieșiri digitale și analogice pentru integrarea completă în operațiunile de fabricație

Aplicatii Tipice
Apa distilata
Apa pura si ultra-pura
Apa potabila
Apa de racire
Apa de suprafata
Apa de sol
Ape de proces
Apa marina
Apa reziduala
Controlul industrial si de mediu
Camere curate, industria farmaceutica, microelectronica, alimentara, chimacla petrol si gaze, ..si multe altele

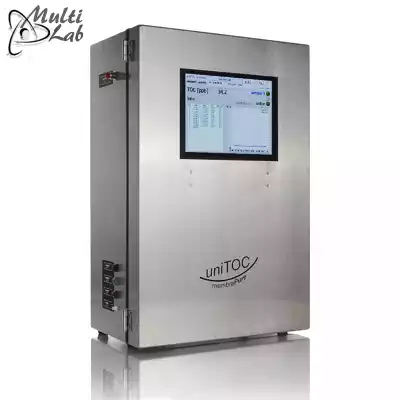

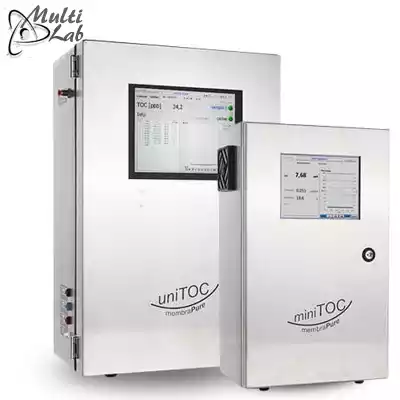

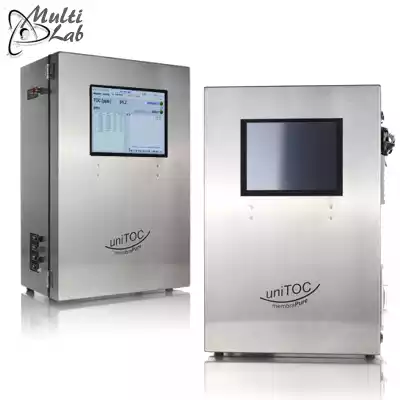

UniTOC systems are precise high definition instruments for the on-line and off-line determination of TOC from drinking water to ultra pure water
Two innovative instruments uniTOC online and uniTOC lab combine high end analytical components according to DIN EN 1484.
The graphical control with the 10” touchscreen display and the data management of the control and analysis software fulfill all international standards for the de-termination of TOC.
The instruments are designed for monitoring i.e. process water in the pharmaceutical industry, microlelectronics, chemistry as well as the production of potable water or ultra pure water.
Principle of operation
Both instruments use the UV/persulfate oxidation procedure followed by NDIR measurement.
Dependent on the sample matrix the oxidation process can even be performed reagent-free.
uniTOC online and uniTOC lab guarantees high reproducibility of results as well as a high sensitivity.
Measuring times are short and the con-tinous self-cleaning procedure of the reactor avoids any cross-contaminations.
Since the quality of the sparging gas can be low, the use of pressurized air saves money and is available as option.
The non-dispersive infrared detector (NDIR) system is absolutely selective to carbon dioxide and therefore independent of the sample matrix.
These measurements are independent from conductivity and sample temperature.

uniTOC system calibration
TOC determination requires calibration which is completely automised.
uniTOC lab works with multipoint calibration and autosampler with auto dilution to measure also higher concentration of TOC.
Also the software al-lows the automised System Suitability Test (SST).

System Suitability Test - SST
The verification of the TOC measurements according to requirements of USP and Ph.Eur are realized by the frequent performance of the System Suitability Test.
The oxidation efficiency (response efficiency) of a hard to oxidize substance (benzoquinone) compared to an easily oxidizable substance (sucrose) and must be within a range of 85 % to 115 %.
The software of the uniTOC allows the automatic procedure and data evaluation of the test.

Monitoring low or high TOC concentrations
The uniTOC online is made for pure and ultra pure water monitoring in industrial and pharmaceutical applications.
The display shows the results of online-measurements of ultra pure water even with low TOC concentration.
With uniTOC lab you will be able to measure between 15 and 40000pbb.

Advantages
All fluidic lines of the instruments are manufactured by materials of highest purity like PEEK, PFA or PTFE with allmost no dead volumes.
Dosage of samples is accomplished by a corrosion free peristaltic pump.
Two inlets offer the monitoring of two different measuring points or measuring of one grab sample during the on-line analysis.
Uv radiation is generated by a high energy, low pressure uv lamp, which guarantees a lifespan of minimum 12 months.
The CO2 concentration is measured with a NDIR detector system which is CO2 selective and independent from sample temperature.
An internal PC with touch screen operation (windows7) controls and registers all instrument parameters and allows the realtime visualization of the toc value in a chart.

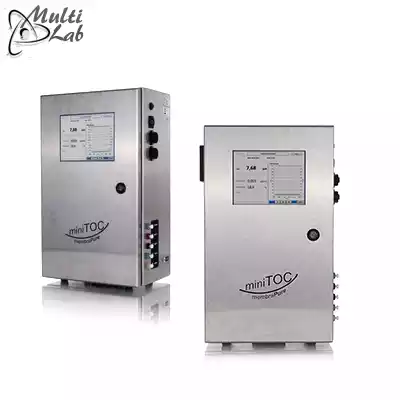

Analizorul minTOC pentru Carbon Organic Total ofera solutia perfecta atunci cand sunt necesare teste rapide si optime pentru carbonul din probe de apa pura si ultra-pura
Analizorul miniTOC este proiectat pentru o funcționare simplă și complet automata folosind metoda combinata de UV si conductivitate (conductivity < 2µS/cm) pentru detecție de dioxid de carbon

panou de control: intern via monitorul tactil touch screen de 8“ TFT sau extern cu PC
sistem de operare: Windows 7 integrat
program software miniTOC: pentru control si prelucrarea datelor, documentatie de calificare, validare si diagnosticare
interfate: USB 2.0 si iesire analogica(optional)
metoda de analiza: UV oxidare (partiala); Conductivitate (dieferentiala)
limita de detectie: 0,5 ppb / 1%, sau ceea este mai mare
domeniu de masurare: 0,5 - 1000 ppb
porturi / canale (optional):
- 1 pentru proba, 1 pentru testul de verificare SST (varianta standard)
- 1 pentru proba, 3 pentru testul de verificare SST (varianta profesional)
conductivitate maxima al probei: < 2 μS/cm
debit volumetric al probei: 14 ml/min
durata de analiza: 2 sec
temperatura probei: 10 - 50 °C
dimensiune(w x d x h): 300 x 200 x 500 mm
greutate: 14 kg
alimentare: 110 - 230 VAC, 50 Hz
putere: < 50 W
umiditate relativa: 10 - 95 %

Program extern: Viewer software can be used on external PC for report and print of measured data
schimbator de temperature: heat exchanger for water temperature > 50 °C

Uses .
The miniTOC uses UV radiation as the oxidation method and conductivity for detection
The miniTOC is convenient for pure and ultrapure water (conductivity < 2µS/cm), whereas the NDIR method offers a wider application spectrum.

Technical Data
control: internal PC, 8“ TFT touch screen monitor
operating system: Windows 7 embedded
software miniTOC control software for measurement, qualification, diagnosis
interfaces: USB 2.0, analogue out (option)
analysis method: UV oxidation (partial); Conductivity (diefference)
detection limit: 0,5 ppb / 1%, whatever is greater
measurement range: 0,5 - 1000 ppb
ports (optional):
- 1 for sample, 1 for SST (Basic)
- 1 for sample, 3 for SST (Professional)
max. conductivity of sample <2 μS/cm
sample volume flow: 14 ml/min
analysis time: 2 sec
sample temperature 10 - 50 °C
dimensions (w x d x h): 300 mm x 200 mm x 500 mm
weight: 14 kg
power supply 110 - 230 VAC, 50 Hz
power consumption: < 50 W
ambient relative humidity: 10 - 95 %
