Vascozimetru cu bila cazatoare tip Hoppler
Seria Brookfield KF

Aparat pentru determinarea vascozitatii dinamice a lichidelor conform metoda Hoppler

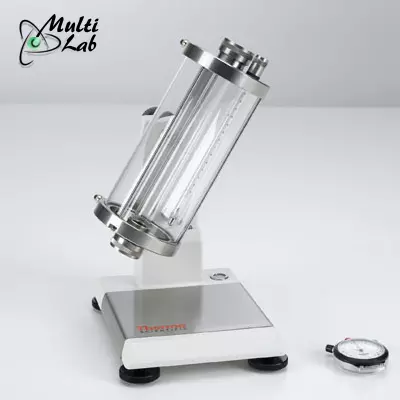

Hoppler Viscometer :: Model Brookfield KF30 si KF40

Acest viscozimetru cu bile se bazeaza pe principiul Hoppler. Se determina viscozitatea dinamica a lichidelor pe baza vitezei de parcurgere a tubului gradat de catre bilele etalon. Se poate folosi in aplicatii industriale, in controlul calitatii sau in cercetare.

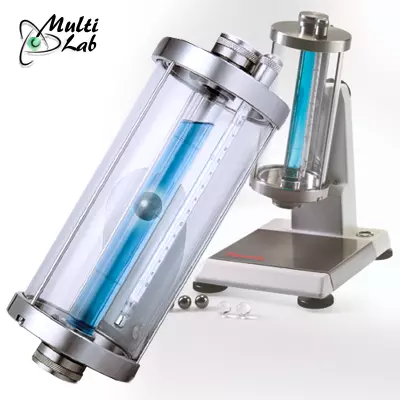

Vascozimetru de mare precizie cu bila cazatoare conceput pentru masurarea vascozitatii dinamice a fluidelor Newtoniene transparente şi a gazelor, prin masurarea timpului necesar unei bile etalon pentru a cadea, sub actiunea fortei gravitationale, printr-un tub inclinat gradat la un anumit unghi si umplut cu lichidul de testat
Tubul este montat pe un suport cu ajutorul unui rulment ce permite rotirea rapida a tubului.
- Se realizeaza 3 determinari, iar rezultatul va fi reprezentat de media valorilor temporale obtinute
- Pentru conversia timpului masurat in valoarea vascozitatii se utilizeaza o formula simpla

Principiu de masurare
Fluidele vâscoase, numite fluide newtoniene, posedă rezistenţă internă Fr proporţională cu variaţia modulului vitezei după normala la stratul de fluid dv/dn şi cu aria S a stratului de fluid conform relaţiei: relatie_vascozitate

Domenii de utilizare
Vascozimetrul cu bila cazatoare este utilizat pentru controlul calitatii in diferite domenii ale industriei, precum si in institutiile academice in cadrul diverselor metode stiintifice de cercetare.

Avantaje:
• Recalibrare minima necesara datorita suportului pe rulmenti
• Dispozitiv de cuplare tip pivot permite rotatie usoara si precisa a tubului pentru reproductibilitate mare
• Posibilitate conectare la baie cu circulatie pentru controlul precis al temperaturii
• Set de 6 bile pentru domeniul extins de vascozitate
• Include sonda de temperatura
• Domeniu extins de temperatura -60°C pana la +150°C ce cuprinde diverse norme de fluide
• Acuratete si Reproductibilitate intre 0.5% si 2.0% (depende de bila folosita)
• Se poate cupla la o baie de recirculare pentru controlul temperaturii lichidului de testat
• Usurinta operarii si faptul ca este o metoda directa de determinare, asigura obtinerea unor rezultate extrem de precise.

Date tehnice
2 Modele disponibile:
• Model KF30 are un unghi fix înclinat 80° conformandu-se standardului DIN 53015 si ISO 12058
• Model KF40 poate fi inclinat cu 50°, 60°, 70° si 80°.
- Domeniul de vascozitate: 0.5 ... 70000 mPa•s (cP)
• Acuratete: 0.5% ... 2.0% in functie de bila folosita
• Reproductibilitate: mai mare de > 0.5%
• Domeniul de temperatura: -60°C pana la +150°C
• Compatibilitate: Peste 1%
• Timpul de cadere: 30 pana la 3000 secunde (timpul de cadere mai lung de 300 sec. permite măsurarea vascozităţii unui lichid de vascozitate mai mare de 70.0000 mPa.s (cP)
• Lungimea zona de masurare: 100mm
• Volumul probei / tubul: 40ml
• Diametru bilele: 11.00mm ... 15.81mm
- Bila 1 si 2 din sticla cristalizata borosilicata
- Bila 3 si 4 sunt din aliaj nichel si fier
- Bila 5 si 6 sunt din otel inox
• Dimensiune: 180 x 220 x 330 mm

Specificatii tehnice de bile etalon

Numar de bile Domeniul de vascozitate (mPa.s) Constanta de calibrare (mPa.s.cm3/g.s) Diametru mm
1 0.5 la 10 0.007 Ø 15.81 ±0.01
2 9 la 140 0.09 Ø 15.6 ± 0.05
3 40 la 700 0.09 Ø 15.6 ± 0.05
4 150 la 5,000 0.7 Ø 15.2 ± 0.1
5 1,500 la 50,000 7 Ø 14.0 ± 0.5
6 mai mare de 7,500 35 Ø 11.0 ± 1

Ghid de comanda

Cod.Prod. Produs Continut
ML-HOPKF30
Vasozimetru Hoppler Model KF30 1 set cu 6 bile
ML-HOPKF40 Vasozimetru Hoppler Model KF40 1 set cu 6 bile



The Höppler principle is used to measure the viscosity of Newtonian liquid by measuring the time required for a ball to fall under gravity through a sample-filled tube that is inclined at an angle.
The average time of three tests is taken; the result is converted into a viscosity value using a simple formula.
Two models are available:
KF30 has a fixed angle of 80° and complies with DIN 53015
KF40 can be angled at 50°, 60°, 70° and 80°
Advantajes
Pivot bearing allows for quick and easy tube rotation - ideal for repeat tests
Connection to circulating bath for temperature control of sample
Set of six balls to test a wide variety of samples
Complete with temperature probe
Accuracy 0.5% to 2.0% depending on ball being used

Viscozimetrul cu bila cazatoare se livreaza cu:
- 1 Set de 6 bile calibrate intrun cutie
- 1 Sonda de temperatura TM1 (0°C la +100°C, gradatie 0.5°C)
- 1 Penseta
- 1 Pensula de curatatre
- 5 buc de sigilare
- 1 certificat de testare
- 1 certificat de conformitate
- 1 certificat de garantie si post garantie (service autorizat de producator Brookfield)
- 1 geanta portabila
- Manual de utilizare in limba Engleza si Romana.

Optional se poate comanda:
Baie digitala de apa termostatata model MLTC-102D
Baie digitala de apa termostatata model MLTC-202D
Baie digitala de apa termostatata cu refrigerare model MLTC-602D
• Fluide Algicide pentru bai termostatate / TC-FLUID1
• Fluide Etilenglicol / grad de laborator -20°..100°C pentru bai termostatate / TC-FLUID2
• Fluide pentru temperature inalte 50°..150°C pentru bai termostatate / TC-FLUID3
• Detergent pentru curatare / TC-FLUID6
• Termometre certificate pentru metoda Hoppler / TM
Cronometru
