Refractometre pentru masurarea continua inline / online

pret_refractometre_industriale

Refractometre pentru flux tehnologic
Refractometrul de proces a fost conceput pentru introducerea si masurarea directa in fluxul de productie, in conducte sau boilere si este ideal pentru controlul proceselor industriale cat si pentru separarea produselor

Domenii de aplicaţie: industria alimentara si agroalimentare - industria farmaceutica - industria chimica - tehnologie apelor




Refractometru industrial Bx / nd / User Scale
Model Refractometru de proces UR24

Analizor performant de refractie in-line / on-line

In-line process refractometer


produsul poate fi achizitionat si prin SEAP


Solicit oferta personalizata :: RFQ »

Caracteristici generale
Refractometrul UR24 masoara detecteaza si analizeaza refractia luminii dintre prisma de pe sectiunea de detectie si lichidul ce trece prin conducta, unde este instalat.

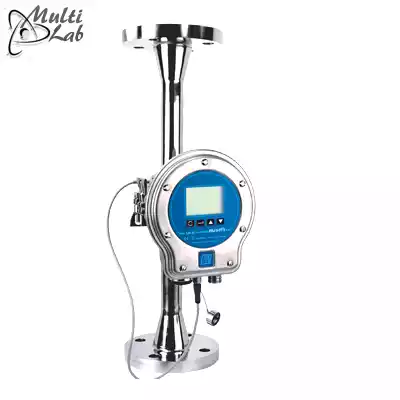

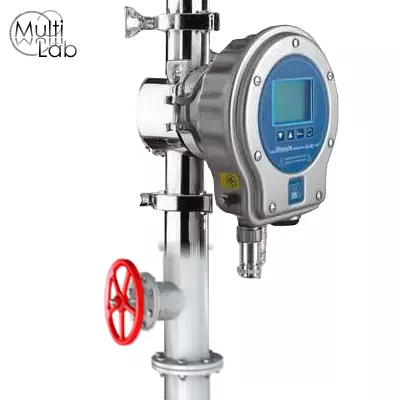

Acest analizor poate fi montat direct pe conducta sau printr-un bypass.
Refractometrele de process sunt indispensabile in industria alimentara, a bauturilor si farmaceutica pentru verificarea produsului, dar si pentru a masura si controla concentratiile de solutii industriale, de ex. uleiuri de racire, stingere si spalare.
Unitatea citeste valoarea Brix, indicele de refractie sau o concentratie definita de utilizator, si afiseaza temperatura, datele de iesire permit utilizatorului controlul automat al proportiilor de amestecare.

Aplicatii
Refractometrele de proces sunt absolut necesare in procesul de amestecare, monitorizarea raportului ingredientelor si pentru masurarea concentratiilor in timp real; debitmetrele nu sunt suficiente! Ele nu pot detecta nivelurile de concentratie, astfel ca produsele care nu corespund pot trece neobservate.
Preparare
Concentrate si siropuri: masoara valoarea Brix a concentratiei pentru a estima indicatorii pentru reconstituire
Fermentatie (vin, bere, sos de soia): valoarea Brix scade o data cu convertirea zaharurilor in alcool
Fabricarea berii: masoara nivelele mustului la fierbere (pe un bypass din rezervorul principal) Productie lactate: evaluare solide in laptele condensat si evaporat, dar si in cazul produselor lactate procesate
Trestie si sfecla de zahar: verificare Brix in timpul extractiei si rafinarii
Amidon si agenti de incleiere utilizati in industria hartiei: agentii de incleiere previn desfacerea hartiei; Concentratia trebuie ajustata in functie de tipul de hartie.
Procese de mixare
Concentrat bauturi: monitorizeaza si ajusteaza valoarea Brix la evaporare, pentru realizarea concentratului, sau dilutie
Sosuri si condimente: util in controlul proportiilor, la combinarea probei din diferite linii Polimeri: polimerizarea afecteaza indicele de refractie al compusului; refractometrele pot detecta progresul acestei reactii
Lichide pentru racire si ungere pe baza de apa si lubrifianti: coordonarea concentratiei este esentiala pentru a preveni supraincalzirea sau formarea spumei
Lichide de curatare, ape reziduale: controleaza raportul de dilutie, nivelul de umiditate, sau nivelul de contaminare al lichidelor evacuate pentru metale si materiale electronice
IPA, DMF, solutii perhidrol: concentratia solventilor rezistenti; procesul poate necesita o monitorizare atenta pentru a evita posibilele pericole
Ambalarea
Bauturi racoritoare si sucuri din fructe: verifica consistenta inainte de umplerea finala
Extracte din cafea: evaporarea va creste valoarea Brix la nivelul dorit
Zahar invertit, amidon de porumb: se utilizeaza scala pentru a diferentia loturile
Lichide de racire si antigeluri: glicolii trebuie preparati la rezistenta corecta pentru a asigura un punct de congelare suficient de scazut
Solutie hidroxid de sodium: hidroxidul de sodiu si alte solutii alcaline sunt utilizate pentru solutiile de spalare, producerea sapunului si acizilor de neutralizare
Medicina: verificati concentratia finala a lichidului. Ape reziduale: automatizarea unui sistem ce redirectioneaza apa pentru recirculare sau deversare, pe baza continutului de substante solide
Produse multiple intr-o singura linie: minimizeaza deseurile si timpul de raspuns prin notificarea unui schimb al concentratiei dintre diferite produse
IMPORTANT Debitmetrele nu sunt suficiente! Ele nu pot detecta nivelurile de concentratie, astfel ca produsele care nu corespund pot trece neobservate. In procesul de amestecare, monitorizarea raportului ingredientelor este o necesitate. Refractometrele de proces sunt absolut necesare pentru masurarea concentratiilor in timp real.

Main Features
Universal Detection for Chromatography and FFF Separations

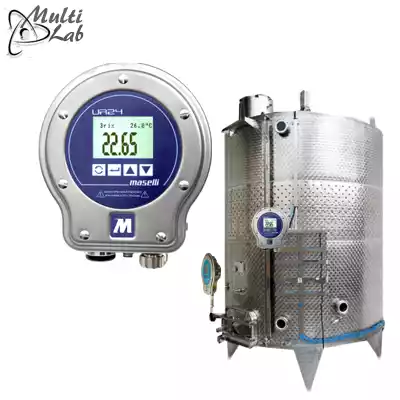

The UR24 digital refractometer is a stand-alone unit designed for simple installation in-line or in a tank or vessel. It continuously measures concentration and displays and outputs the result in Brix or nD or % concentration with high accuracy.
It also features a user programmable scale for specific applications.
The UR24 will signal to the process when concentration is outside of specifications or has reached its target end point by means of analogue and digital interfaces (Profibus DP is available as an option).
The analyzer does not have any drift in the time so that it does not need any adjustment vs the laboratory: after the initial configuration during start up, the operators in the plant do not have to touch the system anymore. Due to the optical technology, the equipment is virtually no maintenance: the robust construction with stainless steel case and IP67 protection, allows the installation in any aggressive environment using various mounting adapters including weld ends, flanges and DIN 11851.


Application: Measurement of liquid concentration in process lines in Food, Chemicals, Textiles, Petrochemical industries, etc. in continuous or batch plants.

Technical Data

Measurement ranges Prism in Sapphire: 1.3170...1.5318 nD (0...95 Brix)
Prism in Balf: 13305…1.4907 nD (0…80 Brix)
Prism in Sapphire HR: 1.3812…1.5687 nD (30…100 Brix)
Prism in Crown: 1.3170…1.4201 nD (0…50 Brix)
Prism in N-BK10: 1.3170…1.3725 nD (0…25 Brix)
Prism in Sapphire LR: 1.3170…1.4030 nD (0…40 Brix)
Accuracy With reference to standard sucrose solutions:
Standard Accuracy version: 0.5% of Scale Range; maximum accuracy ±0.0002 nD (±0.15 Brix).
High Accuracy version (HA): 0.3% of Scale Range; maximum accuracy ±0.00007 nD (±0.05 Brix)
Super Accuracy version (SA): 0.1% of Scale Range; accuracy ±0.00003 nD (±0.02 Brix) valid for maximum product and/or ambient temperature variations of ±10 °C
Measurement scales “BRIX” or “USER”; the “BRIX” scale refers to the nD/Bx ICUMSA (1974) conversion tables; the “USER” scale can be configured at the time of the order
Response time 1.8 seconds
Product temperature during measuring -5 °C...+105 °C with automatic compensation of temperature measured by Pt100. Special version for temperatures up to 140 °C
Maximum temperature during sanitization 125 °C x 30 min or 145 °C x 30 min for the “LP” version Response time to variations in temperature: 2’/10 °C
Relative Line Pressure max. 10 bar (145 psi) at 20 °C max. 8 bar (116 psi) at 100 °C
Special configuration for pressures till 25 bar (362 psi) at 100 °C
Electrical Supplies AC 24V ±10%, 50…60Hz, 0.6A
DC 24V ±10%, 0.6A
Connection box without Transformer (optional):
Supply as UR24 specifications.
Connection by means of terminal board.
Connection box with Transformer(optional):
AC 115/230V  ±10% 50...60Hz 25VA
Connection by means of terminal board.
Pneumatic (only when equipped with Automatic Cleaning system):
Dehumidified air 4...8 bar (58...116 psi).
Connection by means of “Quick Coupler” for 6x4 mm diameter tube.
Interfaces Analog:  0…20mA or 4...20mA into 470Ω
Digital: RS422/485 for connection to Repeater, PC or Automation Systems. N°1 PROFIBUS by means of 1 Module (optional) for Profibus‐DP network with DC 24V power supply.
Inputs:  N°1 "Line Stop" input (HOLD).
Outputs:  N°1  relay  output  for  alarm  signal  or  control  of  Cleaning  System,  with  contact  rating  of  DC/AC  24V/500mA
CONSTRUCTION FEATURES One‐piece enclosure with 316 AISI stainless steel cover, Thermal isolation flange in PEEK, 316 AISI  stainless steel prism holder with 3" Tri‐Clamp BS 4825 ASME‐BPE or Varivent type “N” connection  for installation on process line. Tank mounting version (LP) features attachment with 70 mm offset.
Measure section Measurement  prism  in  “Synthetic  Sapphire”  or  “Optical  Glass”  (Crown  “N‐K5”,  Barium  Light  Flint  “BaLF4”, Borosilicate Crown “N‐BK10”).  Electronically compensated LED light source.   CCD sensor element.   Pt100” temperature sensor to install in line or internally to unit for tank applications.  Notes:  The optical section of the unit is dehumidified by means of a Molecular Sieve desiccant cartridge
Electronic section Microprocessor CPU.
Measurement  readings, program menus and error messages presented on a  128x64 point backlit  graphic LCD display with “LCD Saving” function.
Moulded keypad in scratchproof polyester with dome keys.
Choice of 5 interface languages (English, German, French, Italian, Spanish) for the display of menus  and messages.
Temperature readings in °C or °F.
Product contact materials Pt100 and Prism Holder in 316 AISI stainless steel (Hastelloy, Incoalloy on request). O‐rings and Seals in Kalrez 6230 + Viton or EPDM (Silicone, Kalrez 6375 or 6380 on request).  Measurement  prism  in  “Synthetic  Sapphire”  or  “Optical  Glass”  (Crown  “N‐K5”,  Barium  Light  Flint  “BaLF4”, Borosilicate Crown “N‐BK10”).
Temperature Limits Ambient: ‐10…+45 °C
Storage: ‐20…+70 °C
Humidity :  Ambient: 5%...95% (R.H. non‐condensing)
Storage: 5%...95% (R.H. non‐condensing)
Altitude Limits:  <2000 m a.s.l.
Protection Category IP67 to EN60529
Conformity to Directives EMC: 2014/30/UE
CE: REGOLAMENTO 1935/04/CE
CE mark shows conformity to listed EU Directives.
“3A” USDA approval (on request).
Dimensions Ø176 (b) x 192.5 (h) x 132.5 (p)
weight 3.3 kg



Optional accessories

 - Mounting fittings for in‐line or by‐pass installation, made of 316 AISI stainless steel (other materials on request) with Tri-Clamp connections, weldable, flanged, to DIN standards and pipelines from 1" to 4"
- Adapter flanges in 316 AISI stainless steel (other materials on request) for mounting on tanks or on  angle fittings.
