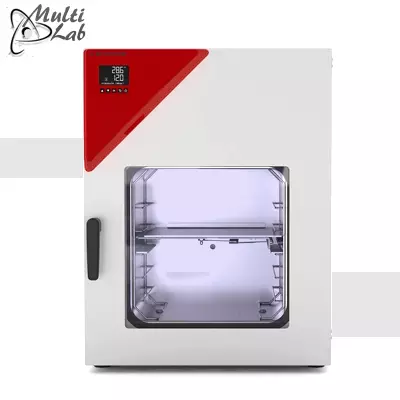

Etuve cu sistem de vacuum
Capacitate 23 lit / 56 lit. / 115 lit.
Domeniu de temperatura 15 .. 200°C
Seria Binder VD modele: VD 23 - VD 53 - VD 115

Etuve de vid / Cuptoare de uscare in vid pentru solventi si materiale neinflamabile

Vacuum drying ovens for non-flammable solvents


produsul poate fi achizitionat si prin SEAP


solicit oferta personalizata »

Caracteristici generale
Etuvele de vid sunt utilizate pentru procese de uscare sau de calcinare in atmosfera de vid sau de gaz inert, astfel riscul oxidarii in timpul proceselor termice si de uscare este mult mai redus fata de etuvele de uscare cu aer circulant, aici granulele sau pudrele pot fi uscate fara a fi imprastiate de fluxul de aer sau de gaz
In cazul substantelor greu de uscat sau cele sensibile la caldura cum ar fi pudrele, pulberile, granulele sau materiale similare, uscarea cu vid scurteaza timpul de uscare; la fel sunt ideale pentru tratarea componentele mecanice cu forme geometrice complexe sau cu diametre mici pot fi tratate si uscate fara sa ramine reziduuri
Sunt optime pentru industria chimica, petro-chimica, medicina, medicina veterinara, biotehnologie, universitati, institute de cercetare, industria alimentara si farmaceutica, aplicaţiilor de uscare şi sterilizare care cer o viteză mare de uscare sau programe de tratament speciale, sunt ideale pentru tratare termice si uscare cu o precizie inaltă a temperaturi

Avantaje
Sistem integrat de preîncălzire tip APT.Line ce asigura o uscare absolut perfecta a materialelor in proces si o distribuţie perfect omogenă a temperaturii precum si încălzirea tuturor pereţilor. Astfel se previne fenomenul de condens deoarece nu există pungi de umiditate iar vaporii corozivi nu condensează pe pereţii camerei rezultând astfel o protecţie anticorozivă.

Caracteristici tehnice
Tehnologie APT cu camera de preîncălzire
Controlor centra “MP controller” cu 2 programe integrate fiecare cuprinde 10 sectiuni fiecare sectiune este programabila
Sistem de programare ciclice pentru procesul de uscare la vid furnizeaza multiple cicluri de vid programabile, fiecare avand limite joase medii sau inalte de vid ajustabile individual, ceea ce duce la o reducere a timpului de uscare
Program integrat de raport saptamanal pentru timp si data in timp real
Cronometru si indicator pentru sincronizare timpul de lucru
Regulator fin de aeirisire / ventilatie si pentru fluxul de gas inert
Sistem aditional si independent de protectie class 2 (DIN 12880) cu alarma vizuala
Port tip DN 16 pentru masurare (panoul din spate)
Domeniu de temperatura: până la 200°C
Microprocesor PID, afişaj cu leduri
Temporizator cu funcţie:
0 – 99.59 h – cu pornire imediată: 0 – 99.59 h – cu pornire întârziată
0 – 99.59 h – cu timp de menţinere la o anumită temperatură
Interval de încălzire ajustabil ( de la 0 la 100%)
Sistem de siguranţă TWB clasa 2 (dacă temperatura presetată este depăşită cu 2-5°C, atunci este întreruptă încălzirea. Lampa roşie indică activarea acestei funcţii. Anularea funcţiei se realizează prin apăsarea butonului de start)
Port pentru măsurare DN 16 in spate
2 stative de aluminiu
camera internă
valva de ventilaţie pentru dozare fină (cu excepţia VD 23)
valva de inertizare cu dozare fină
Toate tuburile de ventilaţie şi aspiraţie, ca şi containerul de presiune interior, stativul şi valvele sunt făcute din otel inox
Garnituri din silicon
Interfata de comunicare RS 422 cu program software APT-COM DataControlSystem
Imprimanta şi interfaţă de comunicare RS 232 pentru imprimantă sau software de comunicare APT-COM
Interval de printare ajustabil
Indicator analog de presiune
Certificat de calibrare
Etuve de vid în varianta rezistentă la acţiunea acizilor:
Prezintă acelaşi echipament ca cele de mai sus, dar modificate:
Cameră interioară construită din otel inoxidabil aliaj Hastelloy C-22
Două rack-uri de expansiune din otel inoxidabil 1.4571 (V4A);
Suport de rack din otel inoxidabil aliaj Hastelloy C-22;
Tub de aspiraţie şi valvă de vid din PTFE (Teflon rezistent la acţiunea acizilor);
Tuburi de ventilaţie şi de inertizare din otel inoxidabil 1.4571 (V4A);
Garnitura de uşa din Viton
Volume disponibile: 23, 53 si 115 litri.

Date tehnice

Model VD 23 VD 53 VD 115
Domeniu de temperatura 15° la 200°C 15° la 200°C 15° la 200°C
Volum / lit. 23 lit. 53 lit. 115 lit.
Programabila / Timer 0 – 99 Ore 0 – 99 Ore 0 – 99 Ore
Variatia temperaturii la 100°C < ±1.5°C
la 200°C < ±3.0°C
la 100°C < ±2.0°C
la 200°C < ±4.5°C
la 100°C < ±3.5°C
la 200°C < ±7.0°C
Fluctuatia temperaturii la 70°C 0.1 0.1 0.1
Timp necesar de incalzire pâna: la 100°C < 65min
la 200°C < 100min
la 100°C < 80min
la 200°C < 115min
la 100°C < 90min
la 200°C < 150min
Clasa de protectie EN 60529 / IP20 EN 60529 / IP20 EN 60529 / IP20
Material incinta otel inox otel inox otel inox
Dimens. Ext. (LxIxA) mm 515 x 655 x 624 634 x 775 x 624 740 x 900 x 622
Dimens. Int. (LxIxA) mm 285 x 285 x 285 400 x 400 x 340 506 x 506 x 460
Nr. Rafturi aluminiu (standard/max.) 2 / 4 2 / 5 2 / 6
Greutate permisa pe 1raft / Total permis 20 / 35 Kg 20 / 45 Kg 20 / 65 Kg
Nr. Usi 1 1 1
Alimentare retea 50/60Hz 230V 50/60Hz 230V 50/60Hz 230V
Putere nominala 800 W 1200 W 1900 W
Consum 145 W 172 W 230W
Greutate 63 Kg 95 Kg 150 Kg



Main Features
Temperature range: room temperature plus 15 °C to 200 °C
APT.line preheating chamber technology
Controller with time-segment and real-time programming
2 aluminum expansion racks
Inert gas connection
Shatterproof, spring-mounted safety glass panel
Class 2 independent adjustable temperature safety device (DIN 12880) with visual alarm
Computer interface: RS 422
2 relay outputs, 24 V DC (max. 0.4 A)

Technical Data

Model VD23 VD53 VD115
Performance Data Temperature
Temperature range 15 °C above ambient temperature to [°C] 200 200 200
Temperature uniformity at 100 °C [± K] 1.5 2 3.5
Temperature fluctuation [± K] 0.1 0.1 0.1
Heating-up time to 100 °C [min] 65 80 95
Vacuum Data
Permitted end vacuum [mbar] 0.01 0.01 0.01
Leak rate [bar/h] 0.01 0.01 0.01
Electrical data
Rated Voltage [V] 230 230 230
Power frequency [Hz] 50/60 50/60 50/60
Nominal power [kW] 0.8 1.2 1.7
Unit fuse [A] 10 10 10
Phase (Nominal voltage) 1~ 1~ 1~
Connections
Vacuum connection with small flange [DN mm] 16 16 16
Measuring access port with small flange [DN mm] 16 16 16
Inert gas connection with flow limiter (RP") 3/8 3/8 3/8
Measures
Interior volume [L] 23 53 115
Net weight of the unit (empty) [kg] 63 95 153
Load per rack [kg] 20 20 20
Measures - Doors
Unit doors 1 1 1
Measures - Internal Dimensions
Width [mm] 285 400 506
Height [mm] 285 400 506
Depth [mm] 295 340 460
Measures - Outer dimensions
Width net [mm] 515 635 740
Height net [mm] 665 775 900
Depth net [mm] 500 550 670
Wall clearance back [mm] 100 100 100
Wall clearance sidewise [mm] 135 135 135
Order number 9030-0029 9030-0030 9030-0031




Rafturi inox
Kit conectare cu diferite componente
Port de acces pentru masuratori in camera etuvei, etans, mufa cu 9 pini
Kit cu sensor de temperatura pentru masurarea si afisarea temperaturii probei
Dispozitiv masurare presiune, display digital, domeniu de masura 1 mbar … presiune atmosferica, acuratete display 1 mbar
Certificate de calibrare (masurare in interiorul camerei intr-un punct)
Extensie la certificatul de calibrare (puncte aditionale de masurare a temperaturii)
Garnitura usa, Viton
Modul vacuum cu pompa de vid cu membrana VP 1.1
Modul vacuum cu pompa de vid cu membrana VP 2.1
Modul vacuum cu pompa de vid cu membrana VP 3.1, cu viteza
Modul vacuum pentru instalare pompa de vid
Port masurare
Validari si calibrari
Configuratie speciala cu rafturi speciale pentru multe probe plate

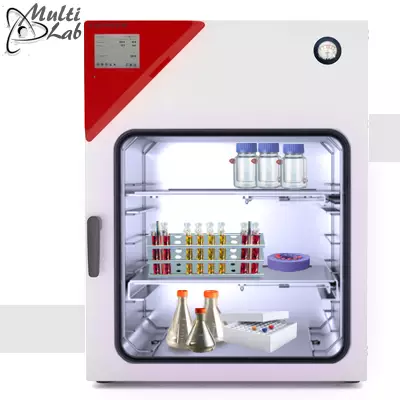

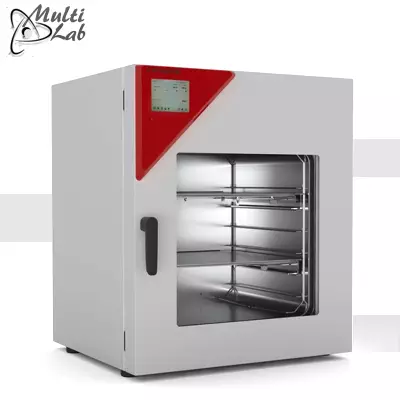

Etuve cu sistem de vacuum
Capacitate 23 lit / 56 lit. / 115 lit.
Domeniu de temperatura 15 .. 200°C
Seria Binder VDL modele: VDL 23 - VDL 53 - VDL 115

Etuve de vid antiex pentru solventi inflamabili

Safety vacuum drying ovens for flammable solvents


produsul poate fi achizitionat si prin SEAP


solicit oferta personalizata »

Caracteristici generale
Cu noua tehnologia de preincalzire de la BINDER APT.Line etuvele de vid VDL sunt ideale pentru uscare cantitati nelimitate de solventi. Uscarea substantelor cu solventi este una dintre aplicatiile de baza intr-un laborator chimic sau farmaceutic. Aceste substante sunt deseori termolabile, ca pulberi sau paste de aceea etuvele de vid sunt deseori utilizate pentru uscarea lor.
Sistem de preincalzire APT.Line asigura o uscare perfecta a materialelor in proces si o distributie perfect omogena a temperaturii precum si incalzirea tuturor peretilor astfel se previne fenomenul de condens deoarece nu exista depozite de umiditate iar vaporii corozivi nu condenseaza pe peretii camerei rezultând astfel o protectie anticoroziva.
Aplicatii:
• In atmosfera de vid sau de gaz inert, riscul oxidarii in timpul proceselor termice si de uscare este mult redus fata de etuvele de uscare cu aer circulant, aici granulele sau pudrele pot fi uscate fara a fi imprastiate de fluxul de aer sau de gaz
• In cazul substantelor sensibile la caldura sau greu de uscat, cum ar fi pulberile, pudrele, granulele sau materiale similare, uscarea cu vid scurteaza timpul
• Componentele mecanice cu o geometrie complicata sau cu diametre mici pot fi tratate si uscate fara sa existe reziduuri;
• Folosite in iIndustria farmaceutica si chimica, biotehnologie, medicina, medicina veterinara, universitati, institute de cercetare, industria alimentara, aplicatiilor de uscare si sterilizare care cer o viteza mare de uscare sau programe de tratament speciale, sunt ideale pentru tratare termice si uscare cu o precizie inalta a temperaturii

Caracteristici tehnice
• Tehnologie APT cu camera de preincalzire
• Controlor centra "MP controller" cu 2 programe integrate fiecare cuprinde 10 sectiuni fiecare sectiune este programabila
• Sistem de programare ciclice pentru procesul de uscare la vid furnizeaza multiple cicluri de vid programabile, fiecare avand limite joase medii sau inalte de vid ajustabile individual, ceea ce duce la o reducere a timpului de uscare.
• Program integrat de raport saptamanal pentru timp si data in timp real.
• Cronometru si indicator pentru sincronizare timpul de lucru
• Regulator fin de aeirisire / ventilatie si pentru fluxul de gas inert
• Sistem aditional si independent de protectie class 2 (DIN 12880) cu alarma visuala
• Port tip DN 16 pentru masurare (panoul din spate)
• Domeniu de temperatura: pâna la 200 grade Celsius
• Microprocesor PID, afisaj cu leduri
• Temporizator cu functie:
• 0 – 99.59 h – cu pornire imediata
• 0 – 99.59 h – cu pornire intârziata
• 0 – 99.59 h – cu timp de mentinere la o anumita temperatura
• Interval de incalzire ajustabil ( de la 0 la 100%)
• Sistem de siguranta TWB clasa 2 (daca temperatura presetata este depasita cu 2-5°C, atunci este intrerupta incalzirea. Lampa rosie indica activarea acestei functii. Anularea functiei se realizeaza prin apasarea butonului de start)
• Port pentru masurare DN 16 in spate
• 2 stative de aluminiu
• camera interna
• valva de ventilatie pentru dozare fina (cu exceptia VD 23).
• Valva de inertizare cu dozare fina
• Toate tuburile de ventilatie si aspiratie, ca si containerul de presiune interior, stativul si valvele sunt facute din otel inox.
• Garnituri din silicon
• Interfata de comunicare RS 422 cu program software APT-COM™ DataControlSystem
• Imprimanta si interfata de comunicare RS 232 pentru imprimanta sau software de comunicare APT-COM.
• Interval de printare ajustabil
• Indicator analog de presiune
• Certificat de calibrare
Etuve de vid in varianta rezistenta la actiunea acizilor :
Prezinta acelasi echipament ca cele de mai sus, dar modificate :
• Camera interioara construita din otel inoxidabil aliaj Hastelloy C-22;
• Doua rack-uri de expansiune din otel inoxidabil 1.4571 (V4A) ;
• Suport de rack din otel inoxidabil aliaj Hastelloy C-22;
• Tub de aspiratie si valva de vid din PTFE (Teflon rezistent la actiunea acizilor);
• Tuburi de ventilatie si de inertizare din otel inoxidabil 1.4571 (V4A) ;
• Garnitura de usa din Viton.

Date tehnice

Model VDL 23 VDL 53 VDL 115
Domeniu de temperatura 15° la 200°C 15° la 200°C 15° la 200°C
Volum / lit. 23 lit. 53 lit. 115 lit.
Programabila / Timer 0 – 99 Ore 0 – 99 Ore 0 – 99 Ore
Variatia temperaturii la 100°C < ±1.5°C
la 200°C < ±3.0°C
la 100°C < ±2.0°C
la 200°C < ±4.5°C
la 100°C < ±3.5°C
la 200°C < ±7.0°C
Fluctuatia temperaturii la 70°C 0.1 0.1 0.1
Timp necesar de incalzire pâna: la 100°C < 65min
la 200°C < 100min
la 100°C < 80min
la 200°C < 115min
la 100°C < 90min
la 200°C < 150min
Clasa de protectie EN 60529 / IP54 EN 60529 / IP54 EN 60529 / IP54
Material incinta otel inox otel inox otel inox
Dimens. Ext. (LxIxA) mm 515 x 655 x 624 634 x 775 x 624 740 x 900 x 622
Dimens. Int. (LxIxA) mm 285 x 285 x 285 400 x 400 x 340 506 x 506 x 460
Nr. Rafturi aluminiu (standard/max.) 2 / 4 2 / 5 2 / 6
Greutate permisa pe 1raft / Total permis 20 / 35 Kg 20 / 45 Kg 20 / 65 Kg
Nr. Usi 1 1 1
Alimentare retea 50/60Hz 230V 50/60Hz 230V 50/60Hz 230V
Putere nominala 800 W 1200 W 1900 W
Consum 145 W 172 W 230W
Greutate 63 Kg 95 Kg 150 Kg



Main Features
Temperature range: room temperature plus 15 °C to 200 °C
ATEX compliance chamber's interior: Ex II -/3G IIB c T3-T1 Gc X
APT.line preheating chamber technology
Controller with time-segment and real-time programming
2 aluminum expansion racks
Inert gas connection
Shatterproof, spring-mounted safety glass panel
Pressurized instrument panel with compressed air connection
Pressure control device for heating activated < 125 mbar
Flame protection gasket
Class 2 independent adjustable temperature safety device (DIN 12880) with visual alarm
Computer interface: RS 422

Technical Data

Model VDL23 VDL53 VDL115
Product code 9030-0038 9030-0039 9030-0040
Temperature range 15.. 200°C 15.. 200°C 15.. 200°C
Temperature variation at 100 °C 1,5 ± K 2 ± K 3,5 ± K
Temperature fluctuation 0.1 ± K 0.1 ± K 0.1 ± K
Heating-up time to 100 °C 65 min 80 min 95 min
Permitted end vacuum 0.01 mbar 0.01 mbar 0.01 mbar
Leak rate 0.01 bar/h 0.01 bar/h 0.01 bar/h
Vacuum connection with small flange 16 DN mm 16 DN mm 16 DN mm
Measuring access port with small flange 16 DN mm 16 DN mm 16 DN mm
Inert gas connection with flow limiter (RP") 3/8 3/8 3/8
Compressed air connection for pressure-encapsulation 8 mm 8 mm 8 mm
Rated Voltage 230 V 230 V 230 V
Power frequency 50/60 Hz 50/60 Hz 50/60 Hz
Nominal power 0,8 kW 1,2 kW 1,9 kW
Interior volume 23 lt. 53 lt. 115 lt.
Net weight of the unit (empty) 63 Kg 95 Kg 153 Kg
permitted load 35 Kg 45 Kg 65 Kg
Load per rack 20 Kg 20 Kg 20 Kg
Unit doors 1 1 1
Number of shelves (std./max.) 2/4 2/5 2/6
Interface RS 422 RS 422 RS 422
Internal Dimensions
Width [mm] 285 400 506
Height [mm] 285 400 506
Depth [mm] 295 340 460
Outer dimensions
Width net [mm] 515 635 740
Height net [mm] 655 775 900
Depth net [mm] 500 550 670
Viewing window [mm] 250 x 207 350 x 307 465 x 413





Designation Description Art. No.
Calibration certificate, expanded each measurement at additional measuring point or testing temperature 8012 0022
Calibration certificate, temperature for measurement in center of chamber at specified temperature 8012 0031
temperature measurement incl. certificate, 9 measuring points at specified temperature 8012 0916
temperature measurement incl. certificate, 15 18 measuring points at specified temperature 8012 0919
Door gasket made of FKM, silicone free 8012 0500
Electric access port 9 pin vacuum tight access port for measuring lines 8012 0262
Expansion rack stainless steel 1.4571 (V4A) 8009 0101
aluminum 8009 0370
stainless steel expansion rack instead of standard aluminum expansion rack, incl. calibration 8012 0616
Interface converter RS 422 cable set and RS 422 / Ethernet interface converter for connection to 10 way plug distributor or for connection to a unit 230 V, 50/60 Hz option model 8012 0380
RS 422 cable set and RS 232 / RS 422 interface converter for connection to 10 way plug distributor or for connection to a unit 230 V, 50/60 Hz option model 8012 0556
Interface converter, USB / RS422 RS 422 cable set and RS 422 / USB interface converter for connection to 10 way plug distributor or for connection to a unit (USB powered converter) 8012 0665
Magnetic Pouch (A4) insert pouch with magnetic strip 1007 0065
pH neutral detergent concentrated, for gentle remove of residual contaminants; 1 kg 1002 0016
RS 422 interface modular plug distributor for 10 RS 422 interfaces 8012 0295
RS 422 interface, cable (15 m) RS 422 connection cable (15 m) between plug distributor and RS 422 interface 5023 0036
RS 422 interface, cable (50 m) RS 422 extension cable (50 m) between interface converter and unit or RS 232 / RS 422 plug distributor 5023 0117
Software APT COM communications software, price: for free version 3, GLP DEMO Edition 9053 0008
APT COM communications software version 3, STANDARD edition 9053 0013
APT COM communications software version 3, BASIC edition 9053 0014
APT COM communications software version 3, GLP edition 9053 0015
APT COM communications software version 2 to 3, GLP edition 9053 0016
Specimen temperature display using flexible Pt 100 sensor (EX proof via current measurement access port) and digital temperature display 8012 0574
Vacuum module to receive vacuum pumps 8012 0690
Vacuum module with vacuum pump VP 4 ATEX compliant chemical membrane pump with nominal pumping speed 1,9 m3/h, final pressure 12 mbar, with separator and emission condenser, including all necessary parts for vacuum connection 8012 0381
Vacuum pump connection kit (ATEX) for vacuum pump VP 4, consisting of clamping rings, universal centering rings, transition piece, anti static vacuum hose, union nut, and elbow 8012 0621
Vacuum pump VP 4 ATEX compliant chemical membrane pump with nominal pumping speed 1,9 m3/h, final pressure 12 mbar, with separator and emission condenser, including all necessary parts for vacuum connection 230 V, 50 Hz option model 5013 0049

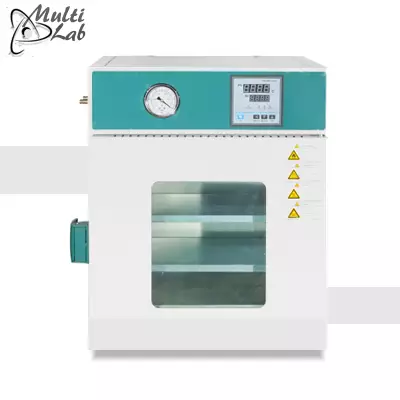

Etuve cu sistem de vacuum
Capacitate 50 lit.
Domeniu de temperatura 35 .. 200°C
Model FALC EV50

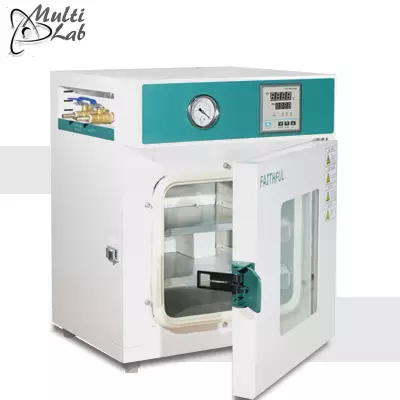

Etuva universala de uscare cu vacuum

Universal Vacuum Drying Oven


produsul poate fi achizitionat si prin SEAP


solicit oferta personalizata »

Caracteristici generale
Etuva cu sistem de vacuum folosita pentru uscarea probele sensibile la temperatura, fara a le deteriora, acest lucru fiind posibil deoarece punctul de fierbere este mai mic in conditii de vacuum.
Certificate
» Certificate ISO furnizor si service autorizat (MultiLab Romania)
» Certifcat de garantie si post garantie

Date tehnice
Capacitate / Volum util: 50 lit.
Domeniu de temperaturi: reglabile de la 35°C to 200°C.
Omogenitatea temperaturii: ± 4°C
Stabilitatea temperaturii: ± 1°C
Precizie in afisarea temperaturii: ± 2°C
Vacuum maxim admisibil: 0,01 mbar.
Siguranta in conformitate cu: EN-61010-1, EN-61010-2-010.
Sticla securizata dubla pentru protectie impotriva imploziilor in confomitate cu reglementarile
Termostat de siguranta: incorporat Clasa 2
Controllor temperatura si timp: Reglare digitala
Sonda de temperatura: Pt 100 Clasa A
Carcasa externa vopsita cu rasina epoxidica
Interior fabricat din otel inoxidabil AISI 304
Putere: 1500W
Alimentare: Dimensiune int.: 345 X 420 X 350 mm
Dimensiune ext.: 660 X 580 X 620 mm
Greutate: 60 Kg Se livreaza cu 2 rafturi perforate din aluminiu galvanizat

Main Features

Technical Data
Adjustable temperatures: from 35° C to 200° C.
Temperature homogeneity:± 4°C
Temperature stability:± 1°C
Temperature display accuracy:± 2°C
Maximum admissible vacuum: 0,01 mbar.
Safety according to: EN-61010-1, EN-61010-2-010.
Double safety glass against implosions according to regulations
Safety thermostat: class 2 incorporated from factory.
Time and temperature controller: digital by microprocessor.
Temperature probe: Pt 100 Class A
Epoxy resin oven painted external case.
Interior made in polished stainless steel AISI 304.

Raft perforat din aluminiu galvanizat :: cod. produs BEV-50
kit conectare pc pentru interfata RS232 cu prgram software pentru prelucrarea datelor :: cod. produs SOFT-RS232
Pompa de vacuum de 0,034 mbar cu debit de 2,5m3/h :: cod. produs S-4
Filtru anti-condens de 25 microns pentru pompa de vacuum :: cod. produs FIL-VAC
