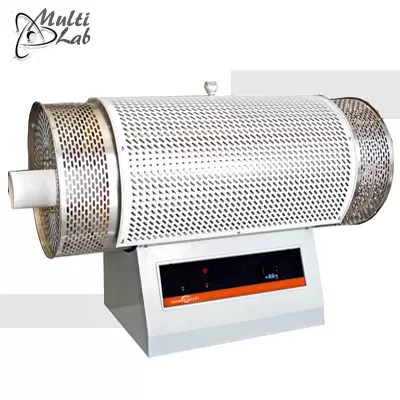

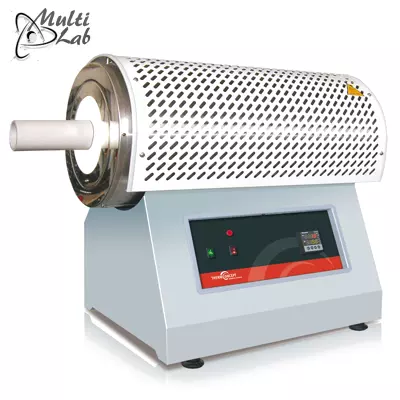

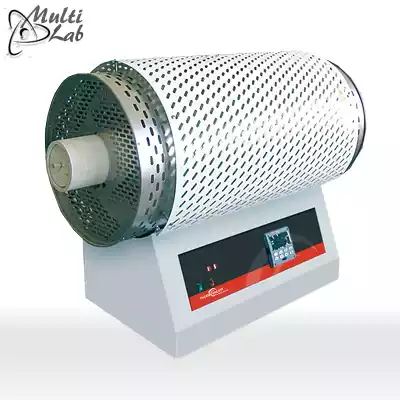

Cuptoare tubulare orizontale cu zonă unică de încălzire
lungimea tubului :: intre 500 si 1000 mm.
Tmp. maxima :: 1200 °C
Seria ROS /1-Zone

Cuptoare tubulare universale programabile cu o singura zona de incalzire

Tube Furnaces single-zone heating tube » Series ROS /1-zone


produsul poate fi achizitionat si prin SEAP


Solicit oferta personalizata :: RFQ »

Caracteristici generale
Aceste cuptoare cu Tub Orizontal separat sunt disponibile in pozitie orizontala, ca standard, sau verticala sau cu inclinare reglabila la cererea expresa a clientului.
La cerere tuburi de lucru sunt disponibile dintr-o varietate de lungimi.
11 modele cu tuburi / lungimi încălzite: intre 250 si 900 mm
Temperatura maximă: 1200°C
Diametru tuburile de lucru: Ø 20, 38, 50, 75 si 105 mm

Caracteristici tehnice
• sistem de control integrat pot fi utilizate pentru multe aplicatii in laborator si productie pilot
• termoreglabile (programabile)
• cuptoarele pot atinge temperaturi inalte intr-un timp foarte scurt
• rabatabile si compacte proiectate pentru aplicatii orizontale
• carcasa confectionata din placi cu textura de otel inoxidabil fara rame
• tubul de lucru confectionat din material C530 inclusiv doua capace laterale din fibra
• termocuplu tip S (superior)
• relee semi-conducte pentru un nivel de zgomot scazut in timpul functionarii cuptorului
• firele de incalzire situate in jutrul tubului de izolatie pentru viteze mari de incalzire.
• izolare aditionala cu placi minerale
• cablare intrun compartament separat
• controler pentru supratemperaturaclasa de protectie II conform cu EN 60519 -2 drept limitator de temperatura pentru protectia cuptorului cat si a incarcaturii
• Controlerele pentru capetele tubului sunt cuplate la termocuplul zonei centrale ceea ce face ca temperatura acestora sa fie apropiata de cea a zonei centrale
• Pentru calculul zonei de temperatura uniforma se aplica formula : zona uniforma = zona incalzita - (5 x diametrul interior al tubului)
• Probele se plaseaza in zona centrala unde variatia de temperatura este de +5°C
• Pentru ca variatia de temperatura sa fie mai mica, respectiv de numai +2°C, formula pentru zona uniforma devine: zona uniforma = zona incalzita - (3 x diametrul interior al tubului )
• Cuptoarele cu elemente de incalzire din carbura de siliciu nu au termocuplu in interiorul tubului deci va exista o diferenta intre temperatura indicata si cea reala

Aplicatii
• Aplicatii in atmosfera modificata
• Aplicatii in care sunt implicate substante agresive
• Prelucrarea si procese de ardere metalului
• Procesarea aliajelor feroase
• Testare a materiei prime si verificare a calitatii produselor finite
• Automatizari industriale
• Testarea rezistenta stratului de acoperire aplicat
• Tratament Termic metale feroase si neferoase
• Controlul calitatii productiei
• aplicatii standerdelor BS/ISO si ASTM

Date Tehnice

Model Tmp. max Dim. externe mm Ø Interior tub lungime incalzita lungime tubul Putere Alimentare Greutate
ROS   20/250/12 1200 °C 630 x 340 x 510 mm 20 Ø mm 250 mm 500 mm 1,0 kW 230 V 22 kg
ROS   20/400/12 1200 °C 630 x 340 x 510 mm 20 Ø mm 400 mm 500 mm 1,3 kW 230 V 22 kg
ROS   38/250/12 1200 °C 630 x 340 x 510 mm 38 Ø mm 250 mm 750 mm 1,3 kW 230 V 24 kg
ROS   38/450/12 1200 °C 630 x 340 x 510 mm 38 Ø mm 450 mm 750 mm 1,8 kW 230 V 24 kg
ROS   50/250/12 1200 °C 630 x 340 x 510 mm 50 Ø mm 250 mm 750 mm 1,3 kW 230 V 27 kg
ROS   50/450/12 1200 °C 630 x 340 x 510 mm 50 Ø mm 450 mm 750 mm 1,5 kW 230 V 27 kg
ROS   75/600/12 1200 °C 720 x 410 x 600 mm 75 Ø mm 600 mm 900 mm 3,5 kW 230 V 51 kg
ROS   75/800/12 1200 °C 920 x 410 x 600 mm 75 Ø mm 800 mm 1000 mm 3,5 kW 230 V 52 kg
ROS 105/500/12 1200 °C 630 x 410 x 600 mm 105 Ø mm 500 mm 600 mm 2,4 kW 230 V 54 kg
ROS 105/700/12 1200 °C 720 x 410 x 600 mm 105 Ø mm 700 mm 800 mm 3,5 kW 230 V 58 kg
ROS 105/900/12 1200°C 920 x 410 x 600 mm 105 Ø mm 900 mm 1000 mm 3,5 kW 230 V 63 kg

*inaltime cu stand de lucru

Conformitate - Certificate - Service
• Certificat de conformitate
• Certificat de garantie si post garantie
• Firma Multi-Lab este Certificata si Autorizata pentru comercializare, instalare si service produsele prezentate

Main features
Wide range of 11 standard furnaces
Tube diameter 20 mm to 105 mm
Heated length 250 mm to 900 mm
Integrated ceramic tube with 2 fibre plugs included
Use of separate work tube possible, e.g. to operate with different atmospheres
Integrated safety grid for low surface temperatures on the tube module
Sophisticated casing partly made of stainless steel
Insulation made of high grade ceramic fibre with low thermal mass
Powerful heating and fast heating times
Heating elements controlled by solid state relays for very precise temperature control, wear-free and noiseless
Switchgear and control unit integrated in the furnace housing underneath the tube module for comfortable operation of the controller

Technical Data

Model T max Ext. dimension Tube Inner Ø Heated length Tube length Power Supply Weight
ROS   20/250/12 1200 °C 630 x 340 x 510 mm 20 Ø mm 250 mm 500 mm 1,0 kW 230 V 22 kg
ROS   20/400/12 1200 °C 630 x 340 x 510 mm 20 Ø mm 400 mm 500 mm 1,3 kW 230 V 22 kg
ROS   38/250/12 1200 °C 630 x 340 x 510 mm 38 Ø mm 250 mm 750 mm 1,3 kW 230 V 24 kg
ROS   38/450/12 1200 °C 630 x 340 x 510 mm 38 Ø mm 450 mm 750 mm 1,8 kW 230 V 24 kg
ROS   50/250/12 1200 °C 630 x 340 x 510 mm 50 Ø mm 250 mm 750 mm 1,3 kW 230 V 27 kg
ROS   50/450/12 1200 °C 630 x 340 x 510 mm 50 Ø mm 450 mm 750 mm 1,5 kW 230 V 27 kg
ROS   75/600/12 1200 °C 720 x 410 x 600 mm 75 Ø mm 600 mm 900 mm 3,5 kW 230 V 51 kg
ROS   75/800/12 1200 °C 920 x 410 x 600 mm 75 Ø mm 800 mm 1000 mm 3,5 kW 230 V 52 kg
ROS 105/500/12 1200 °C 630 x 410 x 600 mm 105 Ø mm 500 mm 600 mm 2,4 kW 230 V 54 kg
ROS 105/700/12 1200 °C 720 x 410 x 600 mm 105 Ø mm 700 mm 800 mm 3,5 kW 230 V 58 kg
ROS 105/900/12 1200°C 920 x 410 x 600 mm 105 Ø mm 900 mm 1000 mm 3,5 kW 230 V 63 kg



Optional accessories
Adjustable temperature limiter to protect furnace and charge acc. EN 60519-2 3-zone design for high temperature uniformity
.. more tube furnaces accessories »

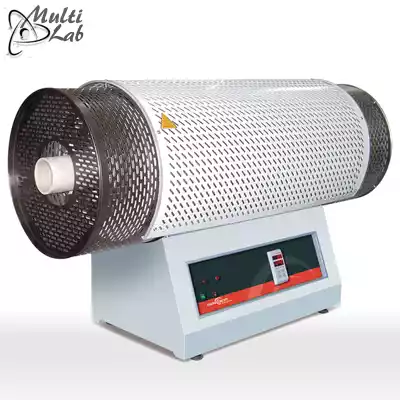

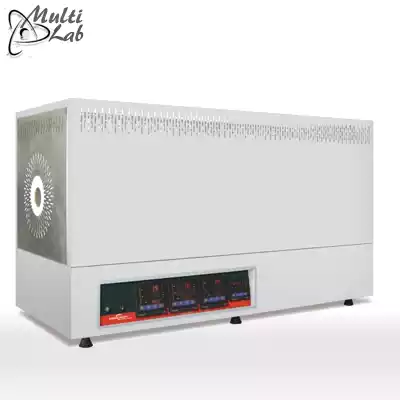

Cuptoare tubulare universale cu multizone de incalzire
lungimea tubului :: intre 500 si 1000 mm.
Tmp. maxima :: 1200 °C
Seria ROS /3-Zone

Cuptoare tubulare universale programabile cu trei zone de incalzire

Tube Furnaces 3-zones heating tube » Series ROS /3-zone


produsul poate fi achizitionat si prin SEAP


Solicit oferta personalizata :: RFQ »

Caracteristici generale
Aceste cuptoare cu Tub Orizontal separat cu 3 zone de incalzire sunt disponibile in pozitie orizontala, ca standard, sau verticala sau cu inclinare reglabila la cererea expresa a clientului.
La cerere tuburi de lucru sunt disponibile dintr-o varietate de lungimi.
6 modele cu tuburi / lungimi încălzite: intre 500, 700 si 900 mm
Temperatura maximă: 1200°C
Diametru tuburile de lucru: Ø 38, 50 si 75 mm

Caracteristici tehnice
• sistem de control integrat pot fi utilizate pentru multe aplicatii in laborator si productie pilot
• termoreglabile (programabile)
• cuptoarele pot atinge temperaturi inalte intr-un timp foarte scurt
• rabatabile si compacte proiectate pentru aplicatii orizontale
• carcasa confectionata din placi cu textura de otel inoxidabil fara rame
• tubul de lucru confectionat din material C530 inclusiv doua capace laterale din fibra
• termocuplu tip S (superior)
• relee semi-conducte pentru un nivel de zgomot scazut in timpul functionarii cuptorului
• firele de incalzire situate in jutrul tubului de izolatie pentru viteze mari de incalzire.
• izolare aditionala cu placi minerale
• cablare intrun compartament separat
• controler pentru supratemperaturaclasa de protectie II conform cu EN 60519 -2 drept limitator de temperatura pentru protectia cuptorului cat si a incarcaturii
• Controlerele pentru capetele tubului sunt cuplate la termocuplul zonei centrale ceea ce face ca temperatura acestora sa fie apropiata de cea a zonei centrale
• Pentru calculul zonei de temperatura uniforma se aplica formula : zona uniforma = zona incalzita - (5 x diametrul interior al tubului)
• Probele se plaseaza in zona centrala unde variatia de temperatura este de +5°C
• Pentru ca variatia de temperatura sa fie mai mica, respectiv de numai +2°C, formula pentru zona uniforma devine: zona uniforma = zona incalzita - (3 x diametrul interior al tubului)
• Cuptoarele cu elemente de incalzire din carbura de siliciu nu au termocuplu in interiorul tubului deci va exista o diferenta intre temperatura indicata si cea reala

Aplicatii
• Aplicatii in atmosfera modificata
• Aplicatii in care sunt implicate substante agresive
• Prelucrarea si procese de ardere metalului
• Procesarea aliajelor feroase
• Testare a materiei prime si verificare a calitatii produselor finite
• Automatizari industriale
• Testarea rezistenta stratului de acoperire aplicat
• Tratament Termic metale feroase si neferoase
• Controlul calitatii productiei
• aplicatii standerdelor BS/ISO si ASTM

Date Tehnice

Model Tmp. max Dim. externe mm Ø Interior tub lungime incalzita lungime tubul Putere Alimentare Greutate
ROS   38/500/12-3 1200 °C 700 x 340 x 510 38 Ø mm 500 mm 750 mm 2,0 kW 230 V 1/N 28 Kg
ROS   50/500/12-3 1200 °C 700 x 340 x 510 50 Ø mm 500 mm 750 mm 2,2 kW 230 V 1/N 30 Kg
ROS   50/700/12-3 1200 °C 950 x 340 x 510 50 Ø mm 700 mm 1000 mm 3,5 kW 230 V 1/N 38 Kg
ROS   75/700/12-3 1200 °C 750 x 410 x 600 75 Ø mm 700 mm 1000 mm 3,5 kW 400 V 3/N 35 Kg
ROS 105/700/12-3 1200 °C 950 x 410 x 600 75 Ø mm 700 mm 1000 mm 4,3 kW 400 V 3/N 45 Kg
ROS 105/900/12-3 1200 °C 950 x 410 x 600 75 Ø mm 900 mm 1000 mm 4,5 kW 400 V 3/N 48 Kg

*inaltime cu stand de lucru

Conformitate - Certificate - Service
• Certificat de conformitate
• Certificat de garantie si post garantie
• Firma Multi-Lab este Certificata si Autorizata pentru comercializare, instalare si service produsele prezentate

Main features
Wide range of 6 standard furnaces
Tube diameter 38 mm to 75 mm
Heated length 500, 700 and 900 mm
Integrated ceramic tube with 2 fibre plugs included
Use of separate work tube possible, e.g. to operate with different atmospheres
Integrated safety grid for low surface temperatures on the tube module
Sophisticated casing partly made of stainless steel
Insulation made of high grade ceramic fibre with low thermal mass
Powerful heating and fast heating times
Heating elements controlled by solid state relays for very precise temperature control, wear-free and noiseless
Switchgear and control unit integrated in the furnace housing underneath the tube module for comfortable operation of the controller

Technical Data

Model Max. Tmp. Ext. Dim. / mm Ø Interior tube Heated length Tube length Power Supply Weight
ROS   38/500/12-3 1200 °C 700 x 340 x 510 38 Ø mm 500 mm 750 mm 2,0 kW 230 V 1/N 28 Kg
ROS   50/500/12-3 1200 °C 700 x 340 x 510 50 Ø mm 500 mm 750 mm 2,2 kW 230 V 1/N 30 Kg
ROS   50/700/12-3 1200 °C 950 x 340 x 510 50 Ø mm 700 mm 1000 mm 3,5 kW 230 V 1/N 38 Kg
ROS   75/700/12-3 1200 °C 750 x 410 x 600 75 Ø mm 700 mm 1000 mm 3,5 kW 400 V 3/N 35 Kg
ROS 105/700/12-3 1200 °C 950 x 410 x 600 75 Ø mm 700 mm 1000 mm 4,3 kW 400 V 3/N 45 Kg
ROS 105/900/12-3 1200 °C 950 x 410 x 600 75 Ø mm 900 mm 1000 mm 4,5 kW 400 V 3/N 48 Kg



Optional accessories
Adjustable temperature limiter to protect furnace and charge acc. EN 60519-2 3-zone design for high temperature uniformity
.. more tube furnaces accessories »

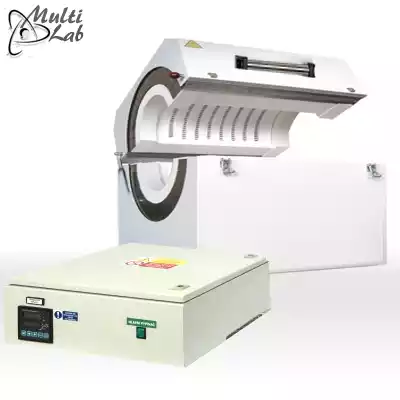

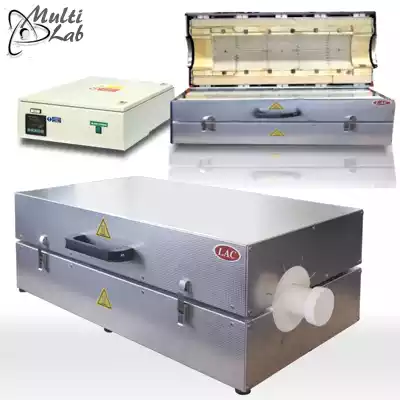

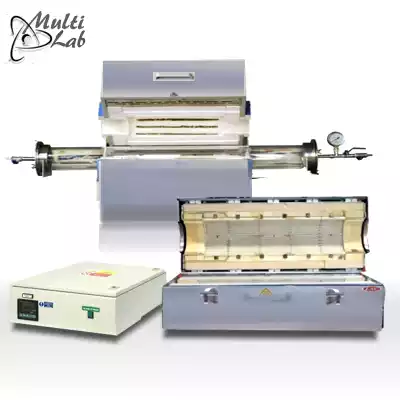

Cuptoare tubulare orizontale
lungimea zona incalzita :: 300, 500 si 750 mm.
Tmp. maxima :: 1300 °C
Seria LAC - LT

Cuptoare tubulare de laborator programabile multifunctionale

Universal Tube Furnaces » Series LAC / LT


produsul poate fi achizitionat si prin SEAP


Solicit oferta personalizata :: RFQ »

Caracteristici generale
7 modele cu tuburi / lungimi încălzite: 660, 900 si 1220 mm
Temperatura maximă: 1300 °C
Diametru tuburile de lucru: Ø 50, 75 si 60 mm.
Cu o singura zona sau mai multe zone de incalzire divizate sau ne-devizate.
Pozitie de functionare: orizontal, vertical sau unghiular

Caracteristici tehnice
• sistem de control integrat pot fi utilizate pentru multe aplicatii in laborator si productie pilot
• termoreglabile (programabile)
• cuptoarele pot atinge temperaturi inalte intr-un timp foarte scurt
• rabatabile si compacte proiectate pentru aplicatii orizontale
• carcasa confectionata din placi cu textura de otel inoxidabil fara rame
• tubul de lucru confectionat din material C530 inclusiv doua capace laterale din fibra
• termocuplu tip S (superior)
• relee semi-conducte pentru un nivel de zgomot scazut in timpul functionarii cuptorului
• firele de incalzire situate in jutrul tubului de izolatie pentru viteze mari de incalzire.
• izolare aditionala cu placi minerale
• cablare intrun compartament separat
• controler pentru supratemperaturaclasa de protectie II conform cu EN 60519 -2 drept limitator de temperatura pentru protectia cuptorului cat si a incarcaturii
• controler "INDUSTRY" (optional) cu 30 de programe de control, fiecare poate include 15 segmente de operare (proceduri) operatorul poate alege functii de temperatura, data, timp, ora durata in timp real
• Controlerele pentru capetele tubului sunt cuplate la termocuplul zonei centrale ceea ce face ca temperatura acestora sa fie apropiata de cea a zonei centrale
• Pentru calculul zonei de temperatura uniforma se aplica formula: zona uniforma = zona incalzita - (5 x diametrul interior al tubului)
• Probele se plaseaza in zona centrala unde variatia de temperatura este de +5°C
• Pentru ca variatia de temperatura sa fie mai mica, respectiv de numai +2°C, formula pentru zona uniforma devine: zona uniforma = zona incalzita - (3 x diametrul interior al tubului )
• Cuptoarele cu elemente de incalzire din carbura de siliciu nu au termocuplu in interiorul tubului deci va exista o diferenta intre temperatura indicata si cea reala

Aplicatii
• Aplicatii in atmosfera modificata
• Aplicatii in care sunt implicate substante agresive
• Prelucrarea si procese de ardere metalului
• Procesarea aliajelor feroase
• Testare a materiei prime si verificare a calitatii produselor finite
• Automatizari industriale
• Testarea rezistenţa stratului de acoperire aplicat
• Tratament Termic metale feroase si neferoase
• Controlul calităţii producţiei
• aplicatii standerdelor BS/ISO si ASTM

Date Tehnice

Model Tmp. max Putere Diametru intern lung. zona incalzita Dimens. ext Greutate Alimentare
LT 50/300/13 1300 °C 3,2 kW Ø 50 mm 300 mm 570x310x510 75 Kg 230 V
LT 50/500/13 1300 °C 5 kW Ø 50 mm 500 mm 810x310x510 85 Kg 400 V
LT 50/750/13 1300 °C 8 kW Ø 50 mm 750 mm 1100x310x510 95 Kg 400 V
LT 75/500/13 1300 °C 6.5 kW Ø 75 mm 500 mm 810x400x6007 85 Kg 400 V
LT 75/750/13 1300 °C 10 kW Ø 75 mm 750 mm 1100x400x6007 95 Kg 400 V
LT 100/500/13 1300 °C 7 kW Ø 100 mm 500 mm 810x450x650 85 Kg 400 V
LT 100/750/13 1300 °C 11,5 kW Ø 100 mm 750 mm 1100x450x650 95 Kg 400 V

Conformitate - Certificate - Service
• Certificat de conformitate
• Certificat de garantie si post garantie
• Firma Multi-Lab este Certificata si Autorizata pentru comercializare, instalare si service produsele prezentate

Main features
- frameless construction of bent sheet
- desktop design
- upper part of the furnace folds up using a handle
- heating spirals located in insulation grooves
- insulation consisting of mineral plates forming circular modules
- wiring located in a separate switchboard
- the INDUSTRY controller enables to save 30 control programs, each program may include up to 15 steps the operator may start the selected program on specified date and hour by means of real-time clock
- S type thermocouple

Standard equipment of the furnace covers:
Ht40 AL controller
Frameless construction made of a stainless steel shell of bent sheet metal
Desktop design
Upper part of the furnace is manually tilted up by a handle
Heating spirals are located in the insulation grooves
Insulation from the mineral fibre insulation boards
Electric wiring elements are placed in a separate switchboard
Thermocouple Type “S”

Advantages
Fully stainless steel structure, top insulation materials (low electricity consumption), possibility of quick build-up to required temperature), programmable temperature regulation, semi-conductor relay (more fluent and noiseless operation, minimum interference with surrounding devices), perfect workshop design, technical equipment and operation safety.

Technical Data

Model Max. Tmp. Power Internal Tube Heating length Extern. Dimens. Weight Supply
LT 50/300/13 1300 °C 3,2 kW Ø 50 mm 300 mm 570x310x510 75 Kg 230 V
LT 50/500/13 1300 °C 5 kW Ø 50 mm 500 mm 810x310x510 85 Kg 400 V
LT 50/750/13 1300 °C 8 kW Ø 50 mm 750 mm 1100x310x510 95 Kg 400 V
LT 75/500/13 1300 °C 6.5 kW Ø 75 mm 500 mm 810x400x6007 85 Kg 400 V
LT 75/750/13 1300 °C 10 kW Ø 75 mm 750 mm 1100x400x6007 95 Kg 400 V
LT 100/500/13 1300 °C 7 kW Ø 100 mm 500 mm 810x450x650 85 Kg 400 V
LT 100/750/13 1300 °C 11,5 kW Ø 100 mm 750 mm 1100x450x650 95 Kg 400 V



Optional accessories
• Controler pentru supra-temperatura
• Sistem pentru atmosfera controlata
• Suport vertical pentru cuptor
• Tub din fibra minerala
• Sistem de incalzire cu 3 zone pentru modele cu lungime tubul de 750 mm
• Calibrare controler masurarea puntctul de intrare
• Interfata RS232 sau RS485
• Program software HtMonit (include interfata de conectare + program software)

Optional Accesories
• Industry controller
• Protection atmosphere inlet
• Stand for vertical positioning of the furnace
• Tube packer of mineral fibre
• 3 three-zone heating system for models with tube length 750 mm
• Calibration of the controller measuring entry
• Interface RS232 or RS485
• Set HtMonit (includes interface + software)

multilab_team

Solutions for science, industry and safety systems

Suntem bucurosi sa te ajutam ... Fie ca vrei sa comanzi si nu esti sigur care este cea mai buna alegere, sau vrei sa afli mai multe despre serviciile noastre, consultantii nostri Iti raspund la orice intrebare
Pentru orice detalii suplimentare tehnice sau comerciale sintem la dispozitia Dvs.
direct Tel. +4 021 312 7144 / 45
sau

service_reparatie

Superior Service
MultiLab's aim is to differentiate ourselves and add value to our customers, by providing superior service throughout the sales and after-care processes :: Preventative Maintenance - Calibration - Repair - Validation .. more »
Centru service autorizat de producator
Service - Mentenantei preventive - Reparati - Consumabile - Piese de schimb pentru aparatura de laborator .. mai multe »

Localizare MultiLab

multilab_laboratories

*Important
acest site este unul de prezentare! date tehnice; poze afisate si preturile sunt cu titlu informativ se pot schimba fara notificare prealabila! detalii »
MultiLab© SRL reserve the right to change products and prices without notice.

All rights Reserved MultiLab© SRL Romania 2003 - 2017
